Танки США

Сообщений 61 страница 76 из 76

61

Наглядное сравнение габаритов немецкого тяжелого "Королевского Тигра" и американского среднего М4 "Шерман"
https://pp.userapi.com/c853524/v853524749/972a8/ePYQN_6k55U.jpg

62

Рабочее место командира танка М60

1. Командир может принимать на себя управление вооружением, наводить пушку по вертикали и вести огонь из нее, поворачивать башню, сопровождая орудием движущуюся цель. Он размещен в башне позади и выше наводчика, так же может вести огонь из пулемета, установленного в командирской башенке.

2. Лазерный дальномер: Лазерный дальномер посылает световой импульс и, получив отраженный от цели сигнал, определяет дальность (дистанцию) до нее — для увеличения точности наводки основного вооружения.

3. Ночной прицел усилительного типа может использоваться с подсветкой цели инфракрасным прожектором; в более поздних модификациях основным прицелом стал тепловизионный, в такой подсветке не нуждающийся. Ночной прицел 105-мм пушки, прицел наводчика и командира связаны,позволяет им видеть то же, что видит в окуляр то или другой, в ночных или дневных условиях.

4. Командир может принимать управление вооружением на себя.

5. Ночной прицел усилительного типа, подсветка цели может осуществляться инфракрасным прожектором, позднее прицел заменили на тепловизионный.

6. Подвесной полик башни на фото, вращается вместе с ней, при этом экипаж может мгновенно ориентироваться внутри танка.
https://pp.userapi.com/c857536/v857536108/133ae/TjhwbeyzGaY.jpg

63

М551 "Sheridan"
https://pp.userapi.com/c630230/v630230105/23cf8/_MfDD_yyLsM.jpg

64

Как выглядит в тепловизионном прицеле M1A2SEPv2 - югославский аналог Т-72.

В Сети появилась редкая фотография, сделанная через тепловизионный прицел танка M1A2SEPv2 "Абрамс". Американцам удалось на учениях "подловить" югославский аналог советского Т-72 - основной боевой танк М-84. На экране тепловизора видно, какие части больше всего "светятся". Впечатляет также высокая детализация обнаруженной цели. Судя по всему, расстояние до нее 1200 метров.

М-84 поставлялись в Кувейт еще в самом начале 90-х, когда существовала СФРЮ. Небольшое количество этих танков даже успело принять участие в войне против Ирака в 1991 году.

В нулевые годы ХХI века планировалось их модернизировать. За право провести такие работы соревновались разработчики из Хорватии и Сербии, последним помогали российские специалисты. В конце концов, модернизацию М-84 в Кувейте признали бесперспективной.

В последние годы сообщалось, что эти бронемашины выведены из войск на базу хранения, но часть танков, по некоторым данным, продолжают использовать для обозначения сил условного противника.
https://sun4-17.userapi.com/c854228/v854228630/adbbe/cNItIF4SjDY.jpg

65

Классика OPFOR - M551 Sheridan в образе БМП-1.
https://sun9-24.userapi.com/c852120/v852120860/174be0/7boBF067IH4.jpg

66

Интересные факты от ОвБ:

Скинул один товарищ тут наставление для командиров американских танков за 1958 год. И есть там такая интересная информация - для 76 мм пушки танка М41 Walker Bulldog эффективная дальность открытия огня - 800 ярдов (732 м), для 90 мм пушки танка М48 Patton - 1000 ярдов (914 м). При этом Паттон имел одни из лучших (если не лучшие) системы прицеливания для своего времени.

P.S. А теперь зададим вопрос танкистам вермахта - как же они гарантированно поражали цели на 2, 3 и более км, имея, в сравнении с Паттоном, примитивные прицелы?
https://sun9-8.userapi.com/c852220/v852220863/1ac881/RCdHvQMK_Yo.jpg

67

Тепловизионный канал основного прицела (Gunner’s Primary Sight (GPS)), 1 поколение, линейка, 120 элементов. 16.12.2002 г., Кувейт. В окуляре M1A1. От tankoff с Отваги.
https://sun9-35.userapi.com/c850524/v850524743/19c738/j5N7y63qSSo.jpg
https://sun9-48.userapi.com/c850524/v850524743/19c731/KJSCdIKx2eo.jpg
https://sun9-26.userapi.com/c850524/v850524743/19c73f/8keL5Aj_Zgw.jpg

68

Недостатки танка "Абрамс", о которых все молчат.

Американские танки считают едва ли не лучшими в мире, а некоторые люди убеждены в абсолютном превосходстве «Абрамса» над наиболее современным Т-90А. Это мнение обосновывают лучшей бронёй, лучшими бронебойными снарядами, не худшей подвижностью и превосходством в электронике, не говоря уже о четырёх членах экипажа и комфорте для них. Но за всё приходится платить… Чем же расплатился «Абрамс»?

Многие предполагают, что служить в «Абрамсе» гораздо удобнее, чем в том же Т-72. В каком-то смысле это так, но американский танк имеет ту же особенность, что и российские машины – отсутствие кондиционера. Представляя эталон комфорта в танке многие упоминают именно кондиционер, не зная того факта, что сам «Абрамс» им не обладает. Есть альтернативный способ – система защиты от оружия массового поражения (ОМП), но по словам самих танкистов, ОМП требует работу основного двигателя на высоких оборотах, что вызывает проблемы с потреблением топлива. Но взамен экипаж получает прохладу от компрессора в башне. Но чтобы ощутить ту самую прохладу, нужно подключить трубки к бронежилету, так как система охлаждения индивидуальная.

Ещё один изъян касается прицельных приспособлений. Одно из самых частых нареканий – гидравлический механизм поворота башни. Да-да, вам не показалось… Горизонтальный привод наведения гидравлический, а не электрический. По заверениям экипажей, жидкость вытекала из насоса даже при плановом обслуживании механизма. К тому же, сама жидкость едкая и вызывает раздражение кожи или химические ожоги. Что самое интересное – жидкость называют огнестойкой, но по словам наводчика Гленна Нирона, жидкость всё равно загоралась.

Ещё один нюанс касается синхронизации прицела с тепловизионным прибором, а вернее полное её отсутствие. Использовать тепливизор и прицел очень сложно из-за того, что они показывают разные картинки, что мешает сориентироваться и понять, на какую из целей наведено перекрестье.

Третья проблема связана с приводами наведения командирского 12.7 мм пулемёта. По заверениям танкистов, наводить пулемёт по горизонтали не очень легко, но ещё труднее целиться по вертикали. Командир не имеет достаточного пространства для наведения вверх и вниз, не говоря о весе самого пулемёта. Данная проблема справедлива для танков, неоснащённых дистанционным управлением командирского оружия.

Вернёмся обратно к комфорту, и тут не самые хорошие отзывы наводчиков. По их словам, пространства недостаточно для комфортного ведения огня. С одной стороны, теснит орудие, а с другой, наклонный броневой лист и окружность погона башни. Это не сильно сказывается на управлении с помощью джойстика, но, когда электроника выходит из строя, а гидравлика повреждена, о ручном наведении вспоминают с опаской, так как долго вращать маховики физически невозможно из-за недостаточного места для рук.

Ещё один недостаток касается эвакуации и доступа к местам работы экипажа. Самая большая проблема опять-таки у наводчика. Он не имеет собственного люка, а статистически, член экипажа покидает машину последним, через общий люк с командиром. Не менее опасная ситуация у водителя. Люк находится прямо у основания башни. Уже был летальный случай, когда водитель управлял танком, высунув голову из корпуса. Теперь, многие механики-водителя «Абрамсов» с крайней опаской выглядывают из машины и открывают люки, но что самое интересное – наводчик до сих пор не имеет систем предосторожности и оповещения об открытом люке водителя.
https://sun9-2.userapi.com/c851336/v851336348/1afe77/tsMvkdGFXoY.jpg

69

Легкий авиадесантный танк M551 "Sheridan" производит выстрел ПТУР "Shillelagh" из своей пушки-пусковой установки.
https://sun9-41.userapi.com/c854020/v854020379/eb9e2/hup9n-vv1UI.jpg

70

Опытный американский СТ созданный на базе танка Т95 с установкой опытной башни от танка М60А2. Причем танк имел функцию "низкий таз" или проще говоря гидропневматическую подвеску.
https://sun4-15.userapi.com/c853624/v853624782/f3ba6/vYyeZ-h6Kp0.jpg
https://sun4-16.userapi.com/c853624/v853624782/f3bad/_Yb92eMM9dg.jpg

71

Установка боеукладки на М1А2. С отваги.
https://sun9-65.userapi.com/c858216/v858216893/5ee5c/bYi4VkBzwuI.jpg
https://sun9-58.userapi.com/c850424/v850424893/19fb92/kd4ymQHxUQs.jpg
https://sun9-46.userapi.com/c858032/v858032893/5eeee/GJqOmFB8UhM.jpg
https://sun9-8.userapi.com/c850524/v850524893/1af373/JoO1DNWlOes.jpg

72

Довольно странная попытка усилить защиту лба Абрамса кустарно изготовленной сеткой. Вряд ли предмет, способный пробить скулу "Носителя демократии", спасует перед такой преградой.
https://sun9-40.userapi.com/c853520/v853520942/cee20/Zr-tkAw6OA0.jpg

73

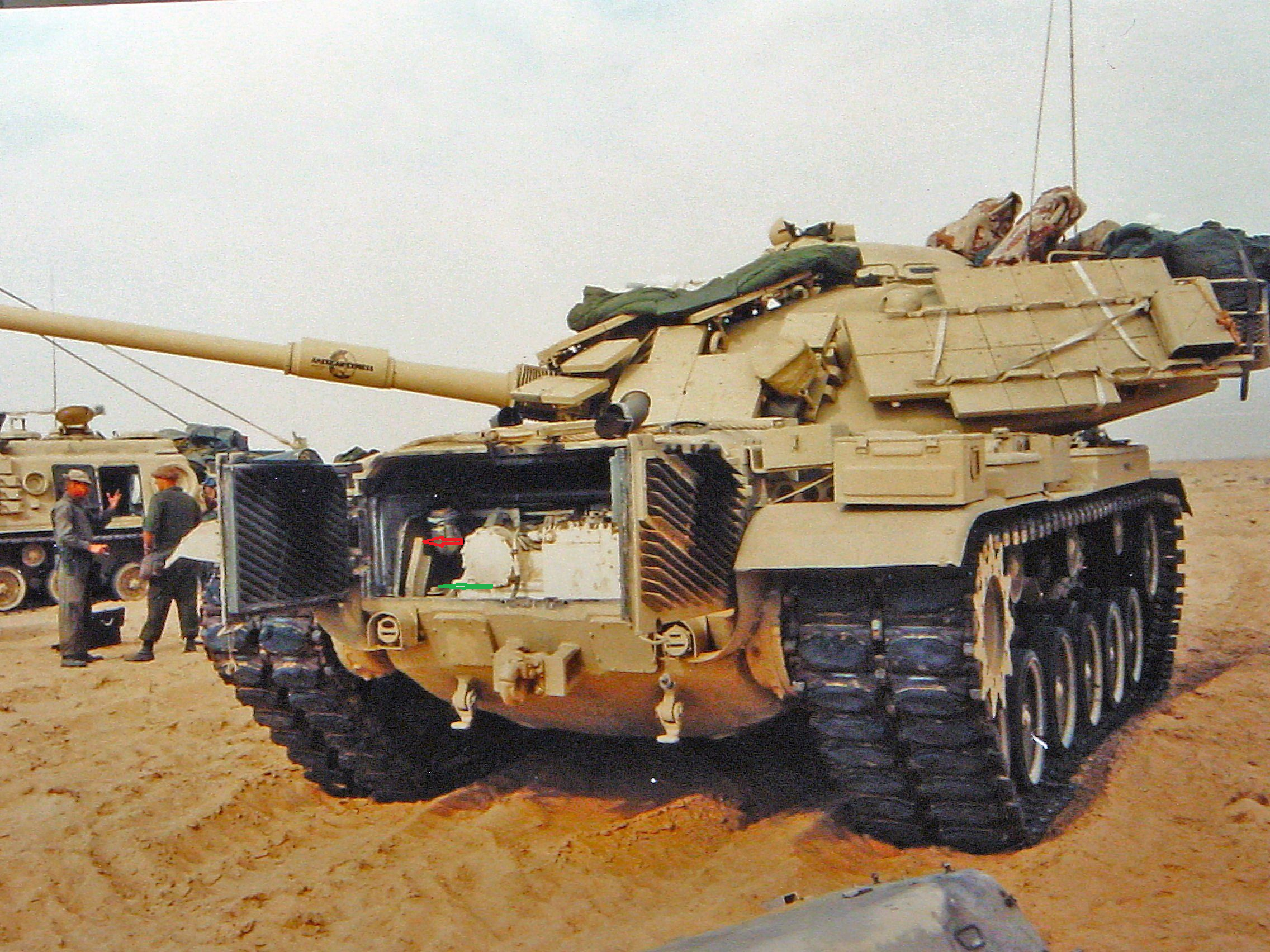

Одним из самых главных недостатков танков серии "Паттон" (а также Першинг и бензиновых модификаций Шерманов) был чрезвычайно небольшой запас хода. Некоторые варианты не могли пройти без дозаправки и ста миль. По этому показателю американские машины уступали советским в два, а то и в три раза. На фоне предполагаемого маневренного характера предстоящего противостояния подобные результаты выглядели фантастически плохими.

Данный момент описан в книжке "The TARDEC Story: Sixty-five Years of Innovation 1946-2010", описывающей историю TARDEC, американского аналога нашего ГАБТУ. Со ссылкой на известного исследователя американской бронетехники Ханниката, в ней утверждается, что до 1958 года Армии США не было разрешено использовать средние дистилляты (дизель, керосин) в качестве топлива, потому им приходилось использовать прожорливые бензиновые двигатели. Разработка дизельного двигателя сразу же позволила достичь улучшения топливной экономии в 60%.
https://sun4-17.userapi.com/c851216/v851216005/1d008e/o06AuGpBUJQ.jpg

74

Американский авиадесантный танк М551 "Sheridan" оборудованный инновационной противокумулятивной защитой, проезжает мимо сгоревшего Иракского СТ "Type 69", у которого такой защиты не оказалось.
https://sun4-11.userapi.com/c855636/v855636702/11d868/Mowuxv8bHR8.jpg

75

Опытный легкий авиадесантный танк M8 AGS

Легкий танк M8 разработан United Defense LP в соответствии с конкурсной программой AGS (Armored Gun System), предусматривавшей создание легкого авиатранспортабельного танка для сил быстрого развертывания армии США.
Первый опытный образец танка был собран в августе 1985 г., к октябрю того же года он прошел ходовые испытания, а весной 1986 г. была проведена стрельба с ходу с использованием системы стабилизации пушки.
Танк был признан лучшим среди машин, представленных на конкурсе, и рекомендован к принятию на вооружение армии и корпуса морской пехоты США. Планами предусматривалось производство 300 танков М8, из них 70 – в облегченном исполнении для десантирования парашютным способом.
Были построены 6 прототипов, получивших в армии США обозначение XM8 AGS. В 1995 г. танку был присвоен индекс M8 AGS.

Танк M8 AGS имеет обычную компоновочную схему. Его корпус и башня сварные, в качестве броневой защиты использованы листы из алюминиевого сплава с дополнительным слоем стальной брони. Предусмотрено также крепление дополнительной брони из композитных материалов или элементов динамической защиты. Броня лобовой части корпуса и башни танка обеспечивает защиту от 30-мм бронебойных подкалиберных снарядов.
Отделение управления находится в передней части корпуса танка M8 AGS, сиденье механика-водителя установлено по продольной оси танка. Во время движения механик-водитель может пользоваться пятью перископическими приборами наблюдения, средний из которых может быть заменен пассивным прибором ночного видения.
Установленная в боевом отделении сварная башня кругового вращения имеет некоторые конструктивные особенности. В связи с установкой в ней 105-мм стабилизированной нарезной пушки M68A1 (или пушки ЕХ35 с коротким откатом) с автоматом заряжания башня имеет новую компоновку с расположением командира танка и наводчика в правой части башни, a автомата заряжания – в левой. С пушкой спарен 7,62-мм пулемет.

Механизированная боеукладка автомата вмещает 19 выстрелов, установленных вертикально донной частью вниз. Подача выстрелов для заряжания производится цепным приводом, стреляная гильза выбрасывается наружу через люк в кормовой части башни (из-за того, что при этом нарушается герметичность боевого отделения, автомат отделен от экипажа герметической перегородкой).
Процесс заряжания занимает 5 секунд, чем обеспечивается скорострельность 12 выстрелов в минуту. При необходимости возможно и ручное заряжание.
Боекомплект состоит из 30 стандартных 105-мм унитарных выстрелов.
В состав системы управления огнем танка M8 AGS входят разработанный фирмой «Хьюз» панорамный комбинированный (дневной и ночной) тепловизионный прицел командира, стабилизированный в двух плоскостях, стабилизированный прицел наводчика, совмещенный с лазерным дальномером, тепловизионнные дисплеи командира и наводчика, переключаемые в поле зрения обоих прицелов (это позволяет использовать систему управления огнем как для поиска, так и для поражения целей) и вспомогательный прицел наводчика «Галилео».

Основу системы управления огнем составляет электронный цифровой баллистический вычислитель, который на основании вводимых в него данных рассчитывает необходимые поправки.
Для постановки дымовых завес используются новые шестиствольные гранатометы, установленные по бокам башни. Стрельба из гранатометов ведется дымовыми гранатами L-8 для маскировки от визуального наблюдения и М76 для маскировки от наблюдения в инфракрасных лучах.
В моторно-трансмиссионном отделении, расположенном в кормовой части корпуса, установлен V-образный шестицилиндровый дизельный двигатель 6V-92ТА фирмы «Детройт дизель». При 2400 об/мин он развивает мощность 550 л. с.
Двигатель смонтирован в блоке с гидромеханической трансмиссией НМРТ-500-3ЕС фирмы «Дженерал электрик», особенностью которой является бесступенчатое регулирование не только скоростей движения, но и радиусов поворота. Для упрощения ремонта и технического обслуживания двигателя и трансмиссии на корме корпуса имеется откидывающаяся в горизонтальное положение аппарель, на которую по направляющим может быть выдвинут силовой блок.

На танке M8 AGS использована подвеска торсионного типа. По каждому борту имеется по шесть сдвоенных обрезиненных опорных катков. Поддерживающие катки отсутствуют. Ведущие колеса расположены сзади, направляющие колеса с механизмами натяжения гусениц – впереди. На всех узлах подвески, кроме пятого, установлены гидроамортизаторы. Динамический ход катков равен 250 мм.
Танк M8 AGS обладает высокими скоростными характеристиками, с места до скорости 32 км/ч он разгоняется за 6 секунд.
Танк M8 AGS оборудован средствами защиты от ОМП, системой противопожарной защиты, аппаратурой связи. Особенностью машины является наличие встроенного диагностического оборудования, которое в автоматическом режиме информирует экипаж о возникающих неисправностях и техническом состоянии основных агрегатов и узлов танка.
На вооружение танк M8 AGS принят так и не был из-за сокращения финансирования в 1990-х годах, а его авиадесантная специализация не позволила наладить экспортные поставки, поскольку в роли обычного легкого танка он уступал разработанному в то же время «Sheridan». Все работы по танку были прекращены к 1996 году.

Технические характеристики танка M8 AGS:
Количество выпущенных, шт.: 11;
Экипаж, чел.: 3;
Боевая масса, т: 17,6;
Габаритные размеры, мм: длина корпуса – 6144, длина с пушкой вперед – 9180, ширина – 2642, высота – 2555, клиренс – 430;
Бронирование: броня - алюминиевая противопульная (1 уровень защиты);
Вооружение: 105-мм нарезная пушка XM35, 1 х 12,7-мм пулемет M2HB, 1 х 7,62-мм пулемет M240;
Двигатель: дизельный Diesel Model 6V-92TIA, V-образный, 6-цилиндровый, двухтактный, жидкостного охлаждения с турбонаддувом;
Мощность двигателя, л. с.: 550;
Скорость по шоссе, км/ч: 72;
Запас хода по шоссе, км: 480;
Удельная мощность, л. с./т: 28,3;
Преодолеваемые препятствия: подъем, град. – 30; стенка, м - 0,8; ров, м - 2,2; брод, м - 1,0
https://sun9-14.userapi.com/c604322/v604322495/1a59e/irkDBYEMp1g.jpg

76

Абрамс. Враг № 1:

В июле 1991 года, после окончания боевых действий, произошёл крупный пожар на складе Кэмп-Доха, в результате которого у трёх стоявших «Абрамсов» сдетонировал боекомплект и ещё один получил повреждения. В танках и грузовиках сгорело 680 единиц 120 мм урановых бронебойно-подкалиберных снарядов.
https://sun9-31.userapi.com/c637629/v637629575/21da/T0ZyJvBxLDo.jpg
