Отличия танков Абрамс

Сообщений 1 страница 15 из 15

1

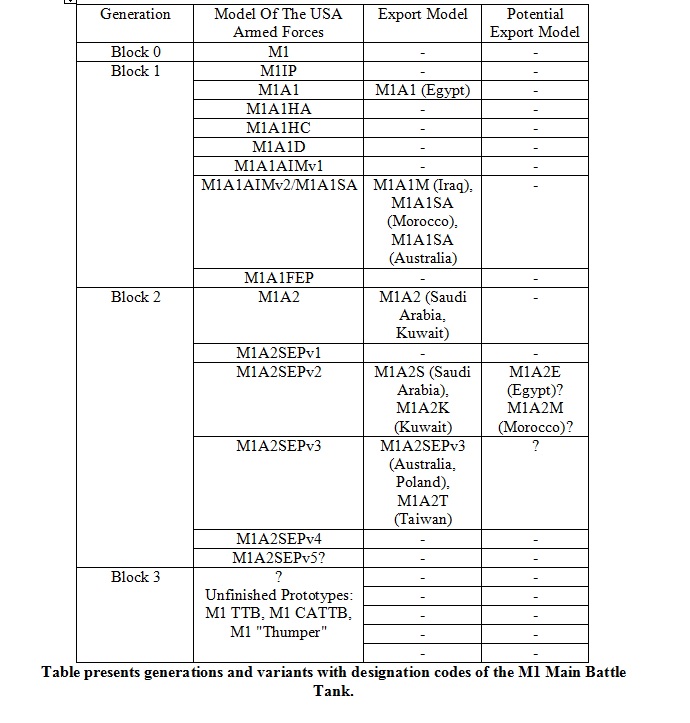

Данная тема об отличиях танков семейства Абрамс.

2

Прототипы танка Абрамс. XM1 от Chrysler и НМ1 от General Motors.
http://s7.uploads.ru/t/mAu6q.jpghttp://s3.uploads.ru/t/bSGxg.jpg

XM1 (1977-78 гг.) — опытный образец, выпущенный для проведения тестовых испытаний. В период 1977-78 гг. было произведено 11 экземпляров. На первом фото опытный образец танка ХМ1 фирмы Chrysler.
http://se.uploads.ru/t/JUusD.jpg http://s0.uploads.ru/t/qHc8x.jpg

M1 (1980 год) — базовая модель: 105-мм нарезная пушка, боекомплект 55 выстрелов.
http://sf.uploads.ru/t/7Y5ap.jpg

М1Е1 (1981) — опытный танк, вооруженный 120-мм гладкоствольной пушкой фирмы Рейнметалл; изготовлен в 1981 г. На скулах башни наварены пакеты дополнительной брони (из трех бронелистов каждый); на крыше башни наварен дополнительный бронелист.
http://sa.uploads.ru/t/DJ4cd.jpg

M1IP (англ. Improved Performance — букв. Улучшенная производительность) (1984 год) — усилено лобовое бронирование башни (уровень M1A1), модернизирована подвеска и трансмиссия, введён электроспуск ЗПУ.

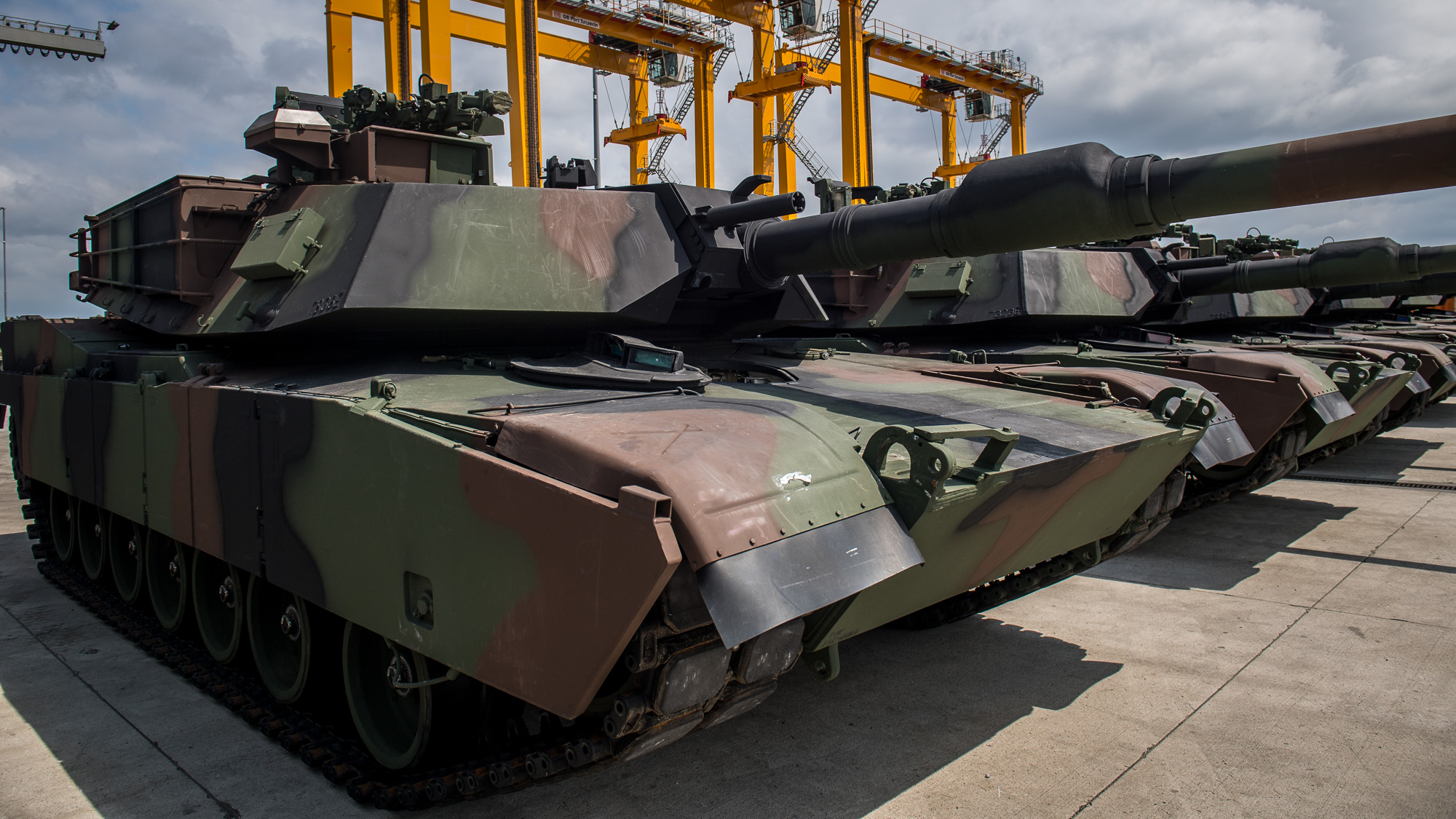

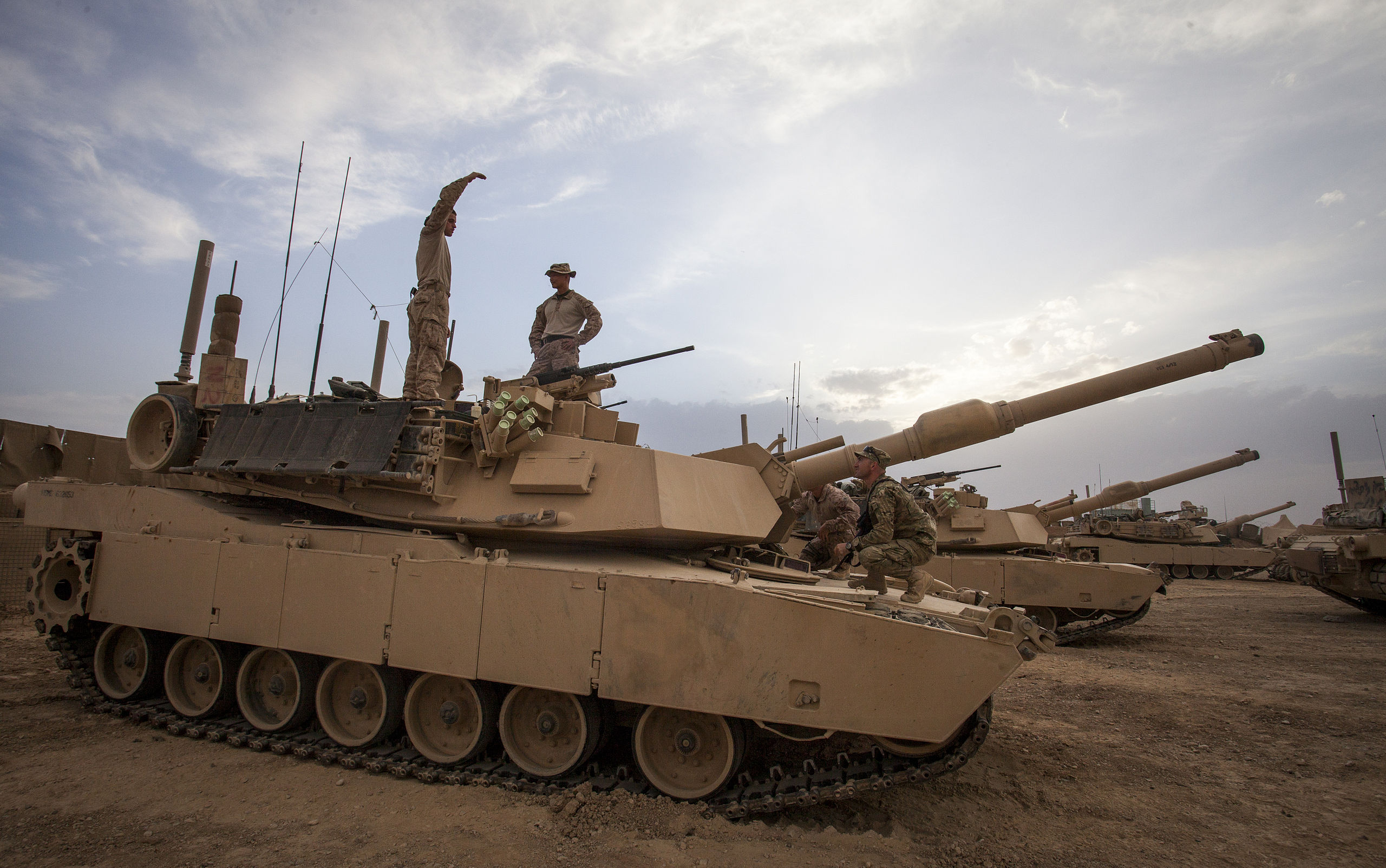

M1A1 (1984 год) — 120-мм гладкоствольная пушка, боекомплект сократился до 40 выстрелов, усилено бронирование лба корпуса, новая коллективная система защиты от ОМП со встроенным кондиционером.
http://s4.uploads.ru/t/9ioqd.jpg

M1A1HA (англ. Heavy Armor — букв. Тяжелая броня) (1988 год) — усилено бронирование башни, танк оснащён урановой бронёй 1-го поколения.
http://s9.uploads.ru/t/y9l3h.jpg

M1A1HC (англ. Heavy Common — букв. Общие усиление)(1990 год) — танк оснащён урановой бронёй 2-го поколения, улучшено цифровое управление двигателя и ряд других мелких доработок в соответствии с требованиями КМП, боекомплект увеличен до 42 артиллерийских выстрелов.
http://sd.uploads.ru/t/OUmCh.jpg

М1А1НА+ (1991 год) — танк оснащён урановой бронёй 2-го поколения.

М1А1D (англ. Digital — букв. Цифровой) (2000 год) — улучшение цифровых компонентов для танка M1A1HC до уровня M1A2SEP, дигитальные распределительные щитки шасси и боевого отделения. Был произведён только для двух танковых батальонов.

M1A1AIM (англ. Abrams Integrated Management) — капитальный ремонт и модернизация ранее построенных танков до уровня машин выпуска 1992—1993 годов. Бронирование сохраняется на прежнем уровне.
http://s3.uploads.ru/t/Ok8xi.jpg

M1A1AIM Block I — капитальный ремонт и модернизация ранее построенных машин. Внедряются тепловизионная камера второго поколения для основного прицела наводчика, тепловизионный прицел ЗПУ, терминал FBCB2-BFT, интегрированная система для самодиагностики бортовых систем и т. п. Бронирование сохраняется на прежнем уровне. На 2015 год является основным вариантом модернизации построенных ранее танков М1А1(НА/НС/НА+) для армии США и КМП.

M1A1AIM Block II/M1A1SA (англ. Situational Awareness — букв. Ситуационная осведомлённость) — танки оснащаются урановой бронёй 3-го поколения.

M1A1FEP (англ. Firepower Enhancement Package — букв. Пакет повышенной огневой мощи) — схожие к M1A1AIM Block II улучшения для танков КМП США.

M1A1KVT (англ. Krasnovian Variant Tank) — версия M1A1 с комплексом для симуляции танков советского производства для использования в NTC (англ. Fort Irwin National Training Center — Национальный учебный центр армии США в Форте Ирвин).

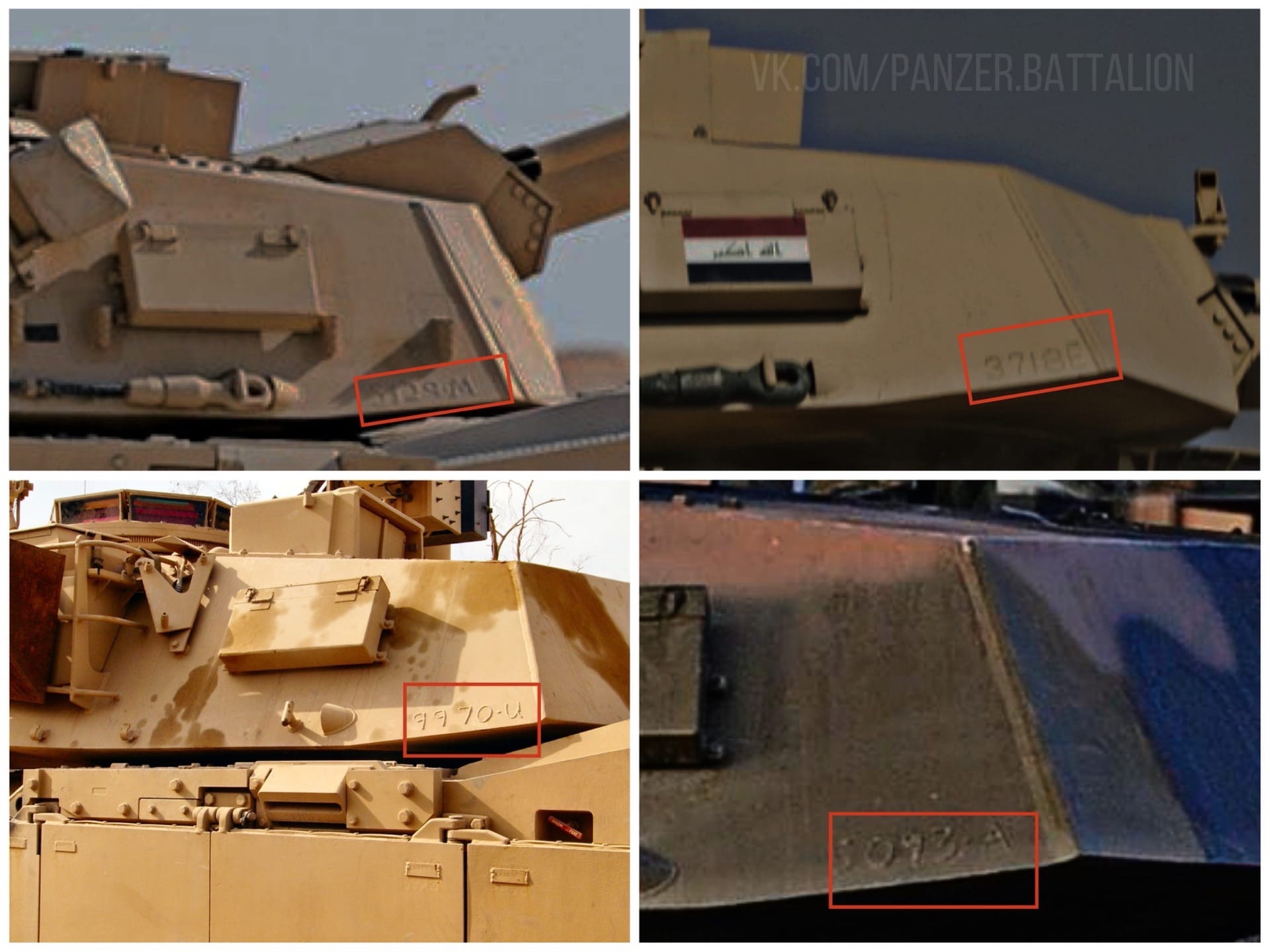

M1A1M — экспортный вариант для Вооружённых сил Ирака.

M1A1SA (англ. Special Armor — букв. Специальная броня) — экспортный вариант для Сухопутных войск Марокко.

M1A1 Block III (1983) — экспериментальная версия: новая компоновка внутренних объёмов корпуса, необитаемое боевое отделение с автоматической системой вооружения, а также разработка нового силового агрегата и радиоэлектронного оборудования.

M1 SRV (англ. Surrogate Research Vehicle) — экспериментальный прототип на шасси танка М1 для исследования новой компоновки агрегатов внутри танкового корпуса: с весовым имитатором башни лафетной компоновки.

M1 TTB (англ. Tank Test Bed) — экспериментальный прототип на шасси танка М1, доработанном с учётом опыта испытаний машины M1 SRV: необитаемая башня, бронекапсула для трёх членов экипажа в передней части танка, гладкоствольная пушка M256 калибра 120 мм, боекомплект из 44 унитарных снарядов, размещённый в двухрядном карусельном магазине с вертикальным расположением ячеек с автоматом заряжания.

M1 CATTB (англ. Component Advanced Technology Test Bed) (1990) — экспериментальная программа создания нового танка: усовершенствованный объединённый силовой блок на базе дизельного двигателя (AIPS), система гидропневматической подвески в балансире, 140-мм гладкоствольная танковая пушки (АТАС) с автоматом заряжания и многодатчиковой системы обнаружения цели (МТАS).

3

M1A2 (1992 год) — независимый тепловизионный панорамный прицел командира, новый прицел наводчика со стабилизацией в двух плоскостях и безопасным для глаз дальномером, новая командирская башенка с 8 перископами (вместо 6), тепловизионный прибор наблюдения для механика-водителя, боевая информационно-управляющая система IVIS. Усиленное бронирование башни путём увеличения габарита лобовых деталей и наполнения их урановой броней 2-го поколения. Боекомплект орудия составляет 42 выстрела.

M1A2 SEP (англ. System Enhancement Package — букв. Пакет улучшенных систем) (1999 год) — в прицелы командира и наводчика введены тепловизионные камеры 2-го поколения (технология SADA II), установлена система управления войсками FBCB2. Наполнитель лобовых деталей башни заменён на урановую броню 3-го поколения, что позволило увеличить стойкость против кумулятивных средств поражения. Введено устройство вентиляции воздуха. Появились цветные дисплеи. По состоянию на 2015 финансовый год армией США была заказана модернизация 530 M1A2 до уровня M1A2 SEP по средней стоимости 4,8 млн $ за единицу и 1611 M1/M1A1 до M1A2 SEP и M1A2 SEP V2 по средней стоимости 5,6 млн $ за единицу. Стоимость включает затраты на развёртывание, техническое обслуживание и обучение. Поставки модернизированных M1A2 должны были завершиться в начале 2010 финансового года и 1590 модернизированных M1/M1A1 получено армией до конца 2015 года.

M1A2 SEP V2 (англ. System Enhancement Package version 2 — букв. Второй пакет улучшенных систем) (2008 год) — усовершенствованные цветные дисплеи для отображения тактической обстановки, прицелы с электрооптическим и инфракрасным каналами, доработанная силовая установка и новые средства связи, совместимые с информационно-боевыми сетями пехотных частей и соединений. Модернизация также включает внедрение других технологий, разработанных по программе «Боевые системы будущего» (Future Combat Systems).

M1A2 SEP V3 (англ. System Enhancement Package version 3 — букв. Третий пакет улучшенных систем) (2015 год):
унификация боекомплекта танка на основе двух выстрелов — нового многоцелевого ХМ1147 АMP с программируемым взрывателем и нового бронебойного подкалиберного M829E4 АКЕ;
модернизация системы управления огнём танка с установкой аппаратуры ADL (англ. Ammunition Data Lin), позволяющей вести огонь выстрелами АМР с программируемым взрывателем;
установка новых тепловизионных приборов IFLIR в прицеле наводчика и независимом панорамном прицеле командира, с выдачей изображения на дисплеи высокой чёткости.
http://s9.uploads.ru/t/6dsIf.jpghttp://sh.uploads.ru/t/q968g.jpg

M1A2S (2011 год) — модернизация M1A1 и M1A2 для ВС Саудовской Аравии. От стандартной версии M1A2 отличается более экономичным двигателем, улучшенными средствами связи и управления.

4

Tank Urban Survival Kit (TUSK) — «комплект дополнительного оборудования и бронирования, повышающий боевые возможности в городских условиях», предназначенный для монтажа на танки М1А1 и М1А2; включает в себя комплекс динамической защиты ARAT для повышения защиты боковых проекций от кумулятивных средств поражения, тепловизионный прицел для турельной установки пулемёта М240 заряжающего, щитки для защиты командира и заряжающего при наблюдении из открытых люков, разнесённое бронирование днища, гарнитуру для связи с пехотой, дополнительный пулемёт М2 на установке CSAMM (монтируется на маске орудия), тепловизионный прицел командирской ЗПУ (для М1А1), дистанционно-управляемую установку CROWS (для М1А2).

XM1A3 (2014—2017 гг.) — в стадии разработки: лёгкая 120-мм пушка, улучшение подвески опорных катков, более долговечные катки, облегчённая броня, дальнобойное высокоточное вооружение, улучшенный двигатель и коробка передач. Расчётный вес до 55 т.

5

Отличия основных моделей.

6

Отличия М1А1 от М1.

1) Новый баллистический вычислитель для 120 мм пушки М256.

2) Усилена лобовая броня, в связи с этим вес танка увеличился на 850 кг.

3) Улучшена защита от ОМП (Оружия Массового Поражения)

4) Усилена трансмиссия.

5) 105 мм нарезная пушка, заменена на 120 мм гладкоствольную М256А1.

6) Новые приводы орудия и башни

7) Термодымовая аппаратура.

8) Вместо трех вышибных панелей, ставится две.

9) Ящики для дымовых гранатометов на скалах башни.

10) Боекомплект сократился до 40 артиллерийских выстрелов.

11) Бронировка основного прицела наводчика.

12) Ящики для амуниции и ЗИПа.

13) Датчик ветра.

14) Корзина для имущества.

15) Отсутствует задний бортовой бронелист.

16) Доработанная подвеска.

17) Новые траки Т-156.

18) Топливные баки с увеличенным объемом.

M1A1 (слева) и M1 (справа).
http://se.uploads.ru/t/M3tUn.jpghttp://sd.uploads.ru/t/GH60b.jpg

7

Отличия М1А2 от М1А1:

1) Танк получил новый стабилизированный командирский тепловизионный прибор кругового наблюдения CITV.

2) Баллистический вычислитель с увеличенным объемом памяти.

3) Лазерный дальномер на углекислом газе.

4) Интегральная бортовая информационная система IVIS.

5) Тепловизионный прибор наблюдения механика-водителя.

6) Новая командирская башенка с 8 перископами вместо 6.

7) Боекомплект орудия увеличился с 40 до 42 выстрелов.

8) Усиленное бронирование башни путём увеличения габарита лобовых деталей и наполнения их урановой броней 2-го поколения.

9) Новые траки Т-156. (начиная с 2000-х годов траки Т-156 ставятся и на М1А1)

10) Более массивный ведущий каток.

11) Появился задний бортовой броне-лист.

12) Новая система поставки дымовой завесы. И пусковая установка М257.

13) M1A2 имеет систему сбора и распределения целей с возможностью работы по принципу охотника-убийцы. Командир в реальном времени с помощью независимого прицела находит цель и передает ее наводчику, который в последствии занимается ее уничтожением, а командир в это время занимается поиском новой цели.

M1A1 (слева) и M1A2 (справа)
http://s4.uploads.ru/t/9ioqd.jpghttp://s7.uploads.ru/t/Tdjy5.jpg

8

Отличия M1A2SEP от М1А2:

1) Обновление предусматривает оснащение танка усовершенствованным бронированием третьего поколения без уранового наполнителя.

2) Незначительно изменена структура брони «Барлингтон».

3) В прицелы командира и наводчика введены тепловизионные камеры 2-го поколения технологии SADA II, с существенно улучшенными возможностями обнаружения цели днем и ночью.

4) Установлена система управления войсками FBCB2.

5) Новая интегральная бортовая информационная система FBCB2-EPLRS.

6) Тепловая система управления кондиционированием воздуха для экипажа и электронного оборудования.

7) Дисплей командира с возможностью отображения цветных цифровых карт местности.

8) Прицел наводчика с увеличенной дальностью Gen II TIS компании DRS.

9) Встроенный дисплей водителя.

10) Частью SEP является Пакет улучшешния огневой мощи (FEP). FEP также включает в себя лазерный дальномер безопасный для глаз, модуль поиска севера и точную легкую систему глобального позиционирования, которая обеспечивают ориентацию на местности и облегчает поиск целей. Считается, что система 2nd Gen FLIR имеет улучшенную на 70 роцентов четкость изображения, сокращенное на 45 процентов время для производства выстрела и повышенную точность.

11) Новая вспомогательная силовая установка VAPOR для функционирования электронных систем при неработающем основном двигателе.

12) Новые сетевые коммуникации, увеличенные объемы машинной памяти и производительные процессоры для повышения эффективности поражения целей.

13) Усовершенствован и командирский тепловизионный прибор кругового наблюдения CITV.

M1A2SEP (слева) и M1A2 (справа)
http://sa.uploads.ru/t/oVHzF.jpghttp://sg.uploads.ru/t/l9zBU.jpg

9

Отличия M1A2SEPV2 от M1A2SEPV:

1) Установка дистанционно-управляемого боевого модуля GROVS LP II, с возможностью дневного и ночного прицеливания, что в свою очередь позволяет экипажу его использовать как дополнительный прибор наблюдения. Модуль оснащен 12,7 мм пулеметом М2.

2) Усовершенствованные цветные (более тонкие) дисплеи для отображения тактической обстановки.

3) Прицелы с электрооптическим и инфракрасным каналами.

4) Доработанная силовая установка.

5) Новые средства связи, совместимые с информационно-боевыми сетями пехотных частей и соединений.

6) Обновленная операционная система.

7) Усиление лобовой и бортовой брони.

8) Усовершенствованная трансмиссия для лучшей прочности.

9) Основной особенностью модернизации является усовершенствование программного обеспечения системы управления огнем.

10) Улучшенные микропроцессоры.

11) Увеличенные объемы машинной памяти.

12) Усовершенствование интерфейса.

13) Изменена форма бронекапсулы основного тепловизионного прицела наводчика.

M1A2SEPV2 (слева) и M1A2SEP (справа)
http://sa.uploads.ru/t/QLW53.jpghttp://s9.uploads.ru/t/ueYLI.jpg

10

Отличия M1A2SEPV3 от M1A2SEPV2:

1) Обновленная электроника и программное обеспечение.

2) Унификация боекомплекта танка на основе двух выстрелов — нового многоцелевого ХМ1147 АMP с программируемым взрывателем и нового бронебойного подкалиберного M829E4 АКЕ.

3) Модернизация системы управления огнём танка с установкой аппаратуры ADL, позволяющей вести огонь выстрелами АМР с программируемым взрывателем.

4) Установка новых тепловизионных приборов IFLIR с использованием долгосрочной и среднесрочной волны инфракрасного порта для отображения на экранах с разрешением 1080 HD.

5) Низкопрофильная боевая установка Crows RWS II.

6) Перемещение вспомогательной силовой установки (ВСУ) под броню для запуска электроники в то время как основной двигатель не функционирует.

7) Воздухозаборник для снабжения воздухом ВСУ VAPOR. ( в левой части кормы корпуса)

M1A2SEPV3 (слева) и M1A2SEPV2 (справа).
http://s2.uploads.ru/t/BCzPF.jpghttp://se.uploads.ru/t/6Jkh4.jpg

11

TUSK ( Tank Urban Survival Kit – «Танковый набор для выживания в городе».)

Всего есть 3 вида этих комплектов - TUSK, TUSK1 и TUSK2. Сегодня мы более подробно поговорим об TUSK. Главным отличаем TUSK от TUSK1 является то, что они монтируются на Абрамсы разных модификаций. Следовательно TUSK устанавливается на М1А1, а TUSK1 устанавливается на М1А2, в остальном они одинаковы. Стоит также отметить быстроту и простоту монтажа элементов набора TUSK, что позволяет ее установку в полевых условиях всего-лишь за несколько часов.

Отличительные особенности комплектов TUSK.

1) Борта корпуса танков «Абрамс» почти по всей длине закрываются навесными панелями с установленными на них блоками динамической защиты ARAT.

2) Под днищем танка устанавливаются дополнительные панели комбинированной брони.

3) Дополнительный пулемет М2 на установке CSAMM (монтируется на маске орудия)

4) Тепловизионный прицел для турельной установки пулемёта М240 заряжающего.

5) Возможна установка дополнительных фар.

6) Щитки для защиты командира и заряжающего при наблюдении из открытых люков.

7) Приборы для связи с пехотой.

8) Тепловизионный прицел командирской ЗПУ.
https://pp.userapi.com/c636622/v636622063/9669/tfS0_ElyPNI.jpg

12

M1A2 TUSK1

Это комплект дополнительного снаряжения и оборудования, предназначенный для монтажа на танки серии M1A2.

Отличия от TUSK/

1) Самым главным отличаем является то, что этот комплект исключительно предназначен для крепления на танки M1A2, в то время как TUSK предназначен для M1A1.

2) На танк устанавливается дистанционно-управляемая установка CROWS II. (опционально)

3) Добавляется камера заднего вида для механика-водителя.

4) Усовершенствованный тепловизионный прицел, с увеличенной дальностью обнаружения целей.

5) Противокумулятивные экраны по бортам башни (опционально).
http://s2.uploads.ru/t/qcGOB.jpg

13

Комплект TUSK II.

TUSK II - «комплект дополнительного оборудования и бронирования, повышающий боевые возможности в городских условиях» Является продолжением серии TUSK, однако предназначен для установки на Абрамсы модификации M1A2SEP/V2 и имеет ряд ключевых усовершенствований по сравнению с предыдущими комплексами этой серии.
Хoрaктерные отличия

1) Новая схема и ДЗ ARAT-2 . Главным отличаем этого комплекта, является установка новой ДЗ ARAT-2, а так-же полукруглых черепиц, смотрящих в низ. Такая схема позволяет во-первых, защищать непосредственно сами блоки ДЗ и препятствовать их предварительному и целесообразному уничтожению из крупнокалиберных пулеметов, и автоматического оружия. Так-же черепицы благодаря своему наклону дополнительно ослабляют кумулятивную струю. Но главным результатом их применения стала защита пехоты - благодаря их установке, при их прoбитии и детонации ДЗ, взрывная волна идет в низ, там самым уменьшается опасная зона поражения для пехоты. Вследствие этого появляется возможность взаимодействия с ней на умеренном расстоянии.

2) Увеличена зона бортовой проекции прикрытая ДЗ, путем размещения ее нa бортах башни.

3) Дополнительные щитки для защиты командира при наблюдении из открытых люков, или-же установка дистанционно - управляемого модуля GROWS-LP II.

M1A2SEP TUSK II.
http://s9.uploads.ru/t/P5f1M.jpg

14

Комплекты TUSK

https://pp.userapi.com/c630226/v630226495/30d05/uAQNl3bDbrk.jpg

15

https://pp.userapi.com/c840324/v840324577/6ab8/DfRb0Yk0e4w.jpg
