Сообщений 31 страница 60 из 60

31

POLIGON написал(а):

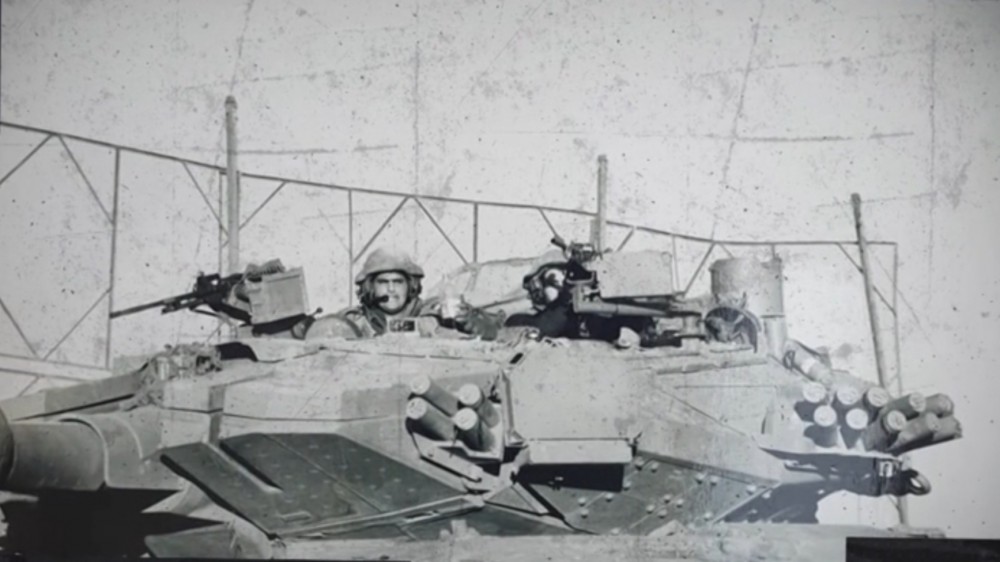

Танк "Меркава МК-1" подбитый из РПГ в Бейруте, 1982 год.

На фото не уничтоженный танк во время ночного боя,а банальная пропаганда и пиар.
Танк Меркава-1 действительно был повреждён но днём,его готовили к эвакуации,отсуствие бортовых противокумулятивных экранов и снятые пулемёты с антеннами,но по какой-то причине не успели.А наши кровные братья взяли и облили его бензином и подожгли,видна носовая закопчённая часть корпуса и пламя с другой стороны.Если бы в танке был боекомплект,то рвануло мама не горюй,а он просто горит,а значит система ППО Спектроникс либо отсутствовает,либо израсходована.

0

32

Andrey написал(а):

На фото не уничтоженный танк во время ночного боя,а банальная пропаганда и пиар.
Танк Меркава-1 действительно был повреждён но днём,его готовили к эвакуации,отсуствие бортовых противокумулятивных экранов и снятые пулемёты с антеннами,но по какой-то причине не успели.А наши кровные братья взяли и облили его бензином и подожгли,видна носовая закопчённая часть корпуса и пламя с другой стороны.Если бы в танке был боекомплект,то рвануло мама не горюй,а он просто горит,а значит система ППО Спектроникс либо отсутствовает,либо израсходована.


Примем ваши данные к сведению, а пост отредактируем.

0

33

Интересные факты от ОвБ:

Знак на израильских танках обозначает роту, к которой принадлежит танк. Это так называемое «Боевое V», шеврон, помещающийся на вторую спереди плату антикумулятивного экрана.
https://pp.userapi.com/c623621/v623621898/3153a/tDgJ9UMm9Xg.jpg

0

34

Израильский КОЭП, часто называемый Droid'ом, на танке Merkava Mk III.
https://sun9-40.userapi.com/c855332/v855332023/c293b/BQtovPrUOIA.jpg

0

35

Sabra Mk. 1 является дальнейшим развитием израильского танка Magach 7C, который в свою очередь является глубокой модернизацией танков М60. Доработанная версия Sabra Mk. 2 с комплектом динамической защиты стоит на вооружении Турции.
https://sun9-56.userapi.com/c851424/v851424749/1a42b4/2aBIfYFhNMg.jpg
https://sun9-4.userapi.com/c851436/v851436749/1b654c/StjmNk-xEyM.jpg

0

36

Израильский ОБТ Magach 7C. Можно увидеть толщину дополнительных модулей защиты на верхней и нижней лобовых деталях и бортовых экранах.
https://sun9-6.userapi.com/c854428/v854428099/e98cc/tfcQHlIHrc4.jpg

0

37

Одетые в броню написал(а):

Израильский КОЭП, часто называемый Droid'ом, на танке Merkava Mk III.

Это не танк Меркава-3,а танк Меркава-2Бет или Меркава-2Бет Мешупар(улучшенный),видно по колонке приёмных детекторов лазерного облучения.
http://sh.uploads.ru/t/ZP93y.jpg

0

38

Andrey написал(а):

Это не танк Меркава-3,а танк Меркава-2Бет или Меркава-2Бет Мешупар(улучшенный),видно по колонке приёмных детекторов лазерного облучения.


Ясно. Спасибо за поправка!

0

39

Вот исторические фото создания и испытания израильской системы КОЭП.
http://s3.uploads.ru/t/bSnOV.jpg
http://s3.uploads.ru/t/jEYxn.jpg

0

40

А также новый вариант системы КОЭП,её я кстати видел лет десять назад,по понятным причинам я не мог сфоткать и тем более выложить в Интернет.
http://s3.uploads.ru/t/yoUbh.png

0

41

Кстати на прошлой недели был на тактических учениях по Безопасности возле Сектора Газы,так рядом с нами была группа танков и БТР,Меркава-4Мэм и Намер,до границы 1 км,то обратил внимание на танки,оказалась новая модификация танка Меркава-4Мэм,снаружи это видно по бронеэкранам системы КАЗ Меил Руах(Ветровка),защищающие боевые элементы от пуль и осколков,которая автоматически открывается перед применением.
http://sd.uploads.ru/t/PUpvd.jpg
То что ещё улучшили, я скромно промолчу,пока нельзя.
Вот так выглядит с защитой боевых элементов системы КАЗ Ветровка
http://sd.uploads.ru/t/Oa1dc.jpg
А это без защиты боевых элементов.
http://sd.uploads.ru/t/2ox4H.jpg
http://s9.uploads.ru/t/WahpK.jpg

Отредактировано Andrey (27-09-2019 17:05:04)

0

42

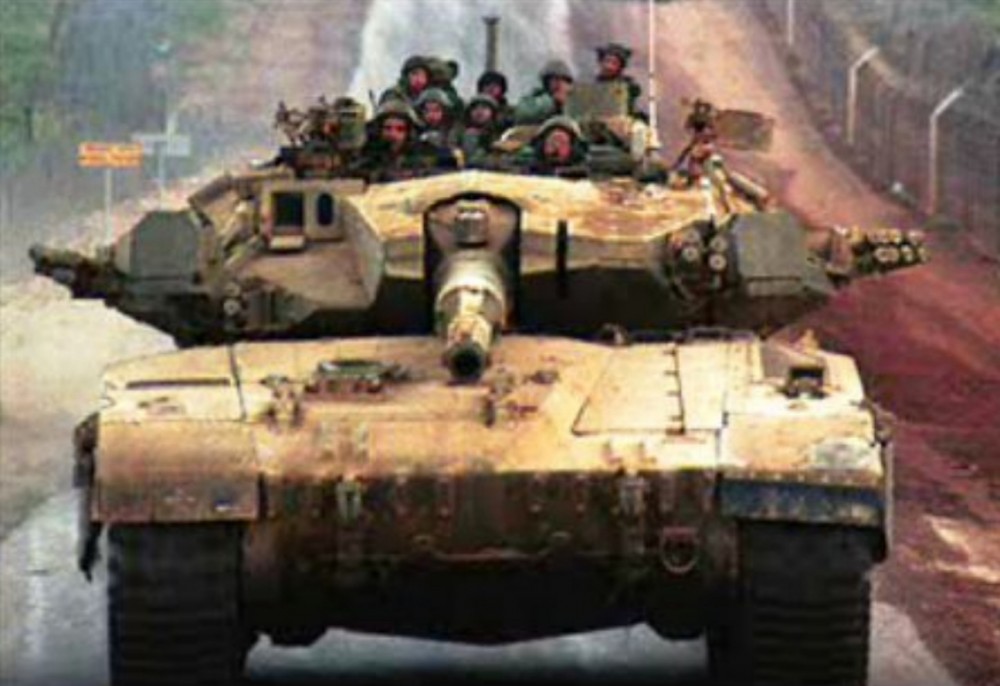

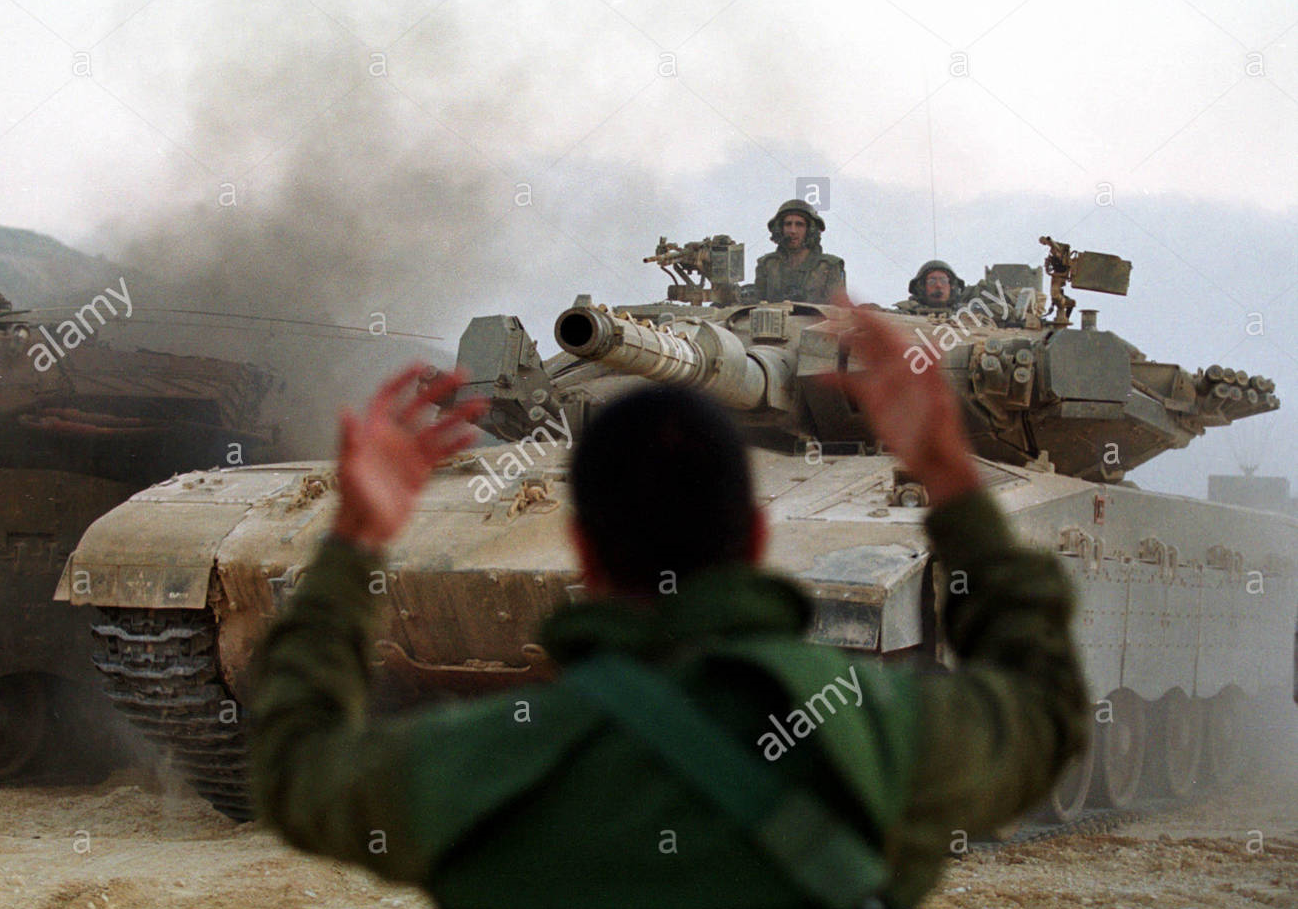

Вот пара фоток,танка Меркава-3 Баз с усиленной бронёй лобовой бронедетали в районе механика-водителя,а также бортовой защиты корпуса и башни,не путать это не танк Меркава-3 Баз Дор Далет (с бронёй 4-го поколения),он создан на его базе.
http://sh.uploads.ru/t/PDvBk.png
http://s7.uploads.ru/t/1tS9l.jpg
А вот для сравнения танк Меркава-3 Баз Дор Далет.
http://s9.uploads.ru/t/Lp1NE.jpg

0

43

Очень часто слышу от российских коллег на различных форумах,что российская маскирующая защита «Накидка» самая лучшая и крутая в мире,не спорю,но я всегда задаю один вопрос,а на скольких танках она стоит,парадные танки и для выставок не в счёт.
Зато в Израиле её активно используют,прежде всего на учениях,причём я не давно узнал что есть комплект такой защиты чуть ли не для всех танков Меркава-3 и 4,лежат на складе на особый период и нет нет их достают на учениях,особенно в 460 танковой бригаде высшего офицерского состава.
http://s3.uploads.ru/t/fPrJp.jpg
Меркава-3 Баз Дор Далет.
http://s3.uploads.ru/t/6ydKU.jpg
http://sd.uploads.ru/t/srYTp.jpg
http://s5.uploads.ru/t/InDE9.jpg
Танк Меркава-4

0

44

А вот интересное фото разных вариантов танка Меркава-2 и 3
http://sd.uploads.ru/t/W1Xvr.jpg
Слева на право,танк Меркава-2 Бет,танк Меркава-2 Далет (Касаг) ранней версии до 2006 года и танк Меркава-3 Баз Дор Далет.
Судя по бортовым номерам на башне танка Меркава-3 Баз Дор Далет,написано «1 гимель»,то это учебная 460 бригада,у которой на вооружении были Меркава-2,3,4.

0

45

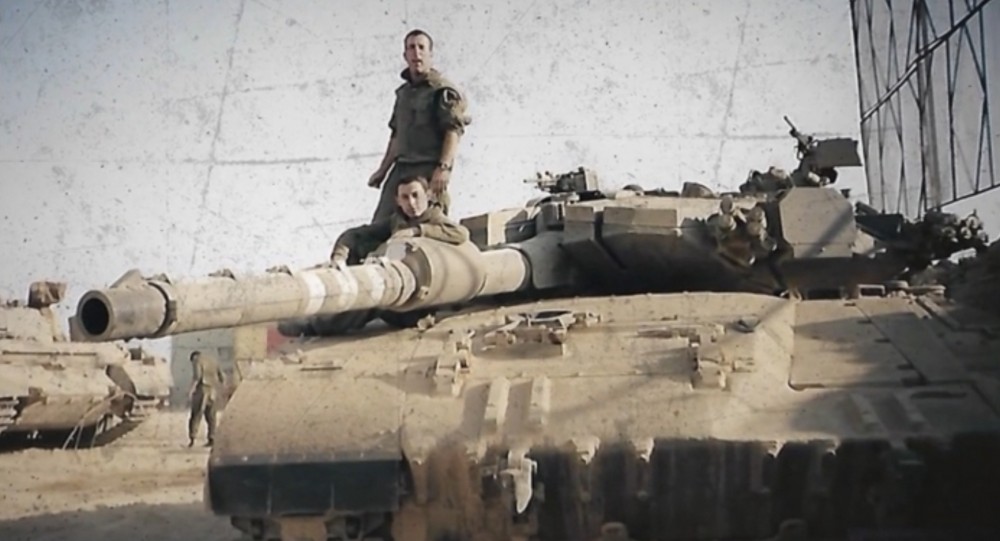

А это из личного,меня на этом фото нет,в тот момент я был в танке на огневом рубеже,снимал репортёр из журнала Ширьён(Танкист/Танковые войска), 2002 год где то  март-апрель на Рамат-Голан около города Кацрин на учениях,за несколько месяцев перед операцией Защитная стена,рота Хет,77 батальон Оз(Крепкие,удалые),7 бронетанковая бригада.
Фото нашёл случайно в сети,лет десять назад.http://sg.uploads.ru/t/VwCNa.jpg

Отредактировано Andrey (27-09-2019 17:06:34)

0

46

На многих сайтах по бронетанковой техники,допускаются много ошибок по танкам,в частности по израильским танкам семейства Меркавы,я хочу исправить часть из них.
Речь идёт об отделениях механика-водителя танков Меркава-2,3,4.
http://s7.uploads.ru/t/ds7BP.jpg
Это место мехвода танка Меркава-2
http://s8.uploads.ru/t/poSqK.jpg
Это место мехвода танка Меркава-3
http://s9.uploads.ru/t/odVN7.png
Это место мехвода танка Меркава-4,слева на экран выводится изображение от тепловизионной камеры переднего обзора или телевизионной камеры заднего вида,а также информация по двигателю и трансмиссии.

0

47

А теперь немного о тяжёлом БТР/БМП Намер,везде пишут что он создан на базе шасси танка Меркава-4,это правда,но он должен называться Намер 2,так как первые варианты были созданы на базе Меркавы-2,в количестве 11 единиц были переданы бригаде Голани на войсковые испытания.
http://sd.uploads.ru/t/Frh7x.jpg

http://s7.uploads.ru/t/Ju5AX.jpg
http://s3.uploads.ru/t/e02d6.jpg
http://s8.uploads.ru/t/i7FLj.jpg
А это Намер(2) на базе Меркава-4.
http://s7.uploads.ru/t/aTxmZ.jpg
http://s9.uploads.ru/t/1h8oJ.jpg
http://sd.uploads.ru/t/yhPRs.jpg

Отредактировано Andrey (29-09-2019 16:25:22)

0

48

И ещё вот интересное фото танка Меркава-4 с КАЗ Хец Дорбан (Иглы дикобраза),на испытаниях.
http://sh.uploads.ru/t/imue8.jpg
Небольшое дополнение по КАЗ Игла Дикобраза
Во первых сам принцип уничтожения разный,у КАЗ Ветровка подрыв боеприпаса с мультиядерным кумулятивным зарядом на наводящей ПУ,отсюда стоит заграждающий бронеэкран с внутренней стороны ПУ,у КАЗ Игла Дикобраз отстрел(метание) фугасного заряда в сторону ракеты или РГ.
КАЗ Ветровка использует только РЛС для обнаружения и боевого применения,а у КАЗ Игла Дикобраза мультиспектральная система на основе РЛС с АФАР RPS-10 и оптико-электронных датчиков панорамного обзора с ИК детекторами.http://sg.uploads.ru/t/B4xMb.jpg

http://sh.uploads.ru/t/Ymytv.jpg
http://s7.uploads.ru/t/Yb9Wv.jpg
http://sh.uploads.ru/t/gIbYP.jpg
http://sh.uploads.ru/t/ySQh8.jpg
http://s9.uploads.ru/t/OA2oB.jpg
http://s9.uploads.ru/t/3HoYX.jpg
http://s7.uploads.ru/t/rHkDi.jpg
http://sd.uploads.ru/t/UqZm1.jpg
http://s9.uploads.ru/t/fcXYK.jpg
http://sh.uploads.ru/t/5QNTF.jpg
Для тех кто дружит с английским.👌

Отредактировано Andrey (28-09-2019 11:32:59)

0

49

Хочу развеять ещё один миф о танке Меркава-4,в котором утверждается что у танка отсутствовал люк заряжающего.
Авторитетно заявляю что он был всегда,с самого начала производства,только он был зашит бронезаглушкой вместо люка,а после Второй Ливанской войны 2006 года к нему вернулись.
http://s7.uploads.ru/t/KOxRT.jpg
К тому же заряжающего наделили возможностью по наблюдению и помощи в обнаружении целей,у него установлен складывающийся ЖК монитор под потолком перед 60 мм встроенным миномётом,а на дуге безопасности для заряжания во время движения установлен джойстик.
На счёт стрелять он может или нет не спрашивал,но может использовать прицел как наводчика,так и панорамный прицел командира,основной режим.

0

50

Вот фото интересного каткового трала для танка Меркава-4,его особенность,рабочие катки трала при не использовании поднимаются чтоб не мешать движению.
http://s9.uploads.ru/t/19NBq.jpg
http://s8.uploads.ru/t/dbpVh.jpg
http://sg.uploads.ru/t/qXnKC.jpg
http://sh.uploads.ru/t/Iaed7.jpg

Преимущества по сравнению с предыдущими минными катковыми тралами,компактность и меньшая масса.

Отредактировано Andrey (29-09-2019 21:21:13)

0

51

И последнее на сегодня,в Израиле разрабатывали и лёгкий танк,у меня есть книга на иврите о полковнике,разработчике и испытателе танков семейста Меркава и других образцов БТТ,фото из его книги.
http://sd.uploads.ru/t/UvifZ.jpg

0

52

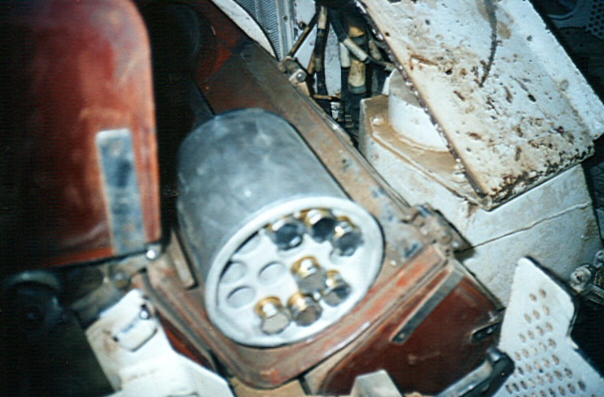

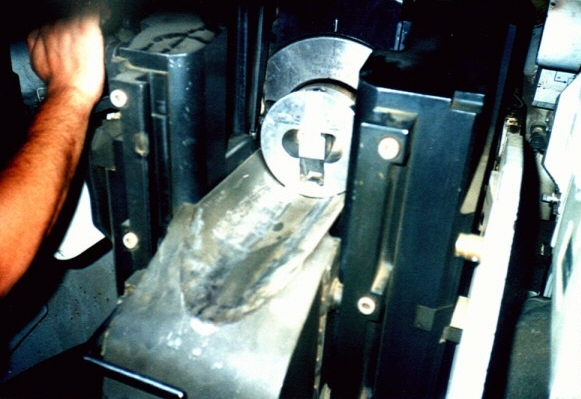

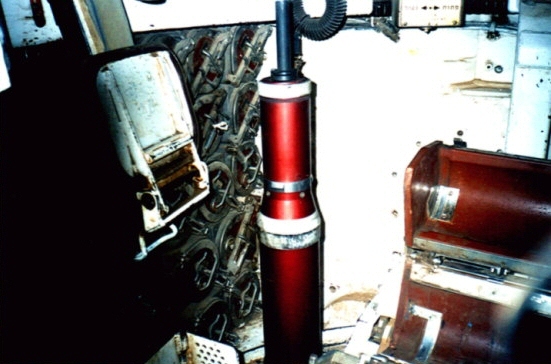

А теперь устраним путаницу боевых отделений танков семейства Меркава.
http://sd.uploads.ru/t/ZzRgp.jpg
Это место наводчика самой первой Меркавы-1.
http://s9.uploads.ru/t/DT01Y.jpg
Это рабочие места наводчика и командира танка Меркава-2 Бет Мешупар(усовершенствованный),именно этого танка.
http://sd.uploads.ru/t/wMkJa.jpg
А это место командира танка  Меркава-2 Бет Мешупар.

0

53

А теперь танк Меркава-3 Баз Дор Далет и усовершенствованный его вариант.
http://sd.uploads.ru/t/SkPrn.jpg
http://s9.uploads.ru/t/vju5f.jpg
http://s9.uploads.ru/t/xg1Tk.jpg
А это усовершенствованный его вариант,место командира,добавили дисплей и другие улучшения.
http://s3.uploads.ru/t/Lqifw.jpg
http://sh.uploads.ru/t/r2wR0.jpg

0

54

А теперь танк Меркава-4.
Место наводчика танка.
http://s7.uploads.ru/t/xfa1u.jpg
Место командира танка.
http://sh.uploads.ru/t/zNgF0.jpg
И вот такие нашлемные дисплеи будут получать экипажи танка Меркава-4 Барак с 2020 года,а также ранее выпущенные танки Меркава-4 в ходе модернизации.
http://sh.uploads.ru/t/1IdcQ.jpg

http://sh.uploads.ru/t/9HOSE.png

Отредактировано Andrey (29-09-2019 18:13:04)

0

55

На многих форумах и сайтах гуляет байка что на танки Меркава-2 и 3 установили новую систему предупреждения о ракетном нападении,в корне не верно,это система мгновенного кругового обзора,то есть не надо крутить башню или прицел,информация от камер выводится на мульти дисплей,в какой-то мере эта система предок новейшей системы видения сквозь броню Ironvision.
Прототип на базе Меркава-2 Бет
http://s9.uploads.ru/t/2ODmh.jpg
И на Меркаве-2 Далет.
http://sd.uploads.ru/t/XBW0b.jpg
http://sd.uploads.ru/t/dZF3w.jpg
А также на танк Меркава-3 Баз дор Далет.
http://sg.uploads.ru/t/cSBdA.jpg
http://s7.uploads.ru/t/Jcpu3.jpg
http://sg.uploads.ru/t/RWib1.jpg
http://s9.uploads.ru/t/6xILv.jpg
http://s5.uploads.ru/t/hK2Vt.jpg

0

56

Недавно публиковалось фото-сравнение танка Merkava 4 и ТБМП Namer. То был кадр из игры, а ниже можно сравнить их на реальных фото (пусть и не лучшего качества)
https://sun9-6.userapi.com/c857620/v857620860/f14a5/znHqsSnLyK0.jpg
https://sun9-34.userapi.com/c855332/v855332860/16fa9d/VIZD2YU1-qI.jpg

0

57

Одетые в броню написал(а):

Недавно публиковалось фото-сравнение танка Merkava 4 и ТБМП Namer. То был кадр из игры, а ниже можно сравнить их на реальных фото (пусть и не лучшего качества)

Можно и эти фото использовать для сравнения.http://sh.uploads.ru/t/Gy1JY.jpghttp://s7.uploads.ru/t/QaASK.jpg

0

58

Замена двигателя на танке Merkava Mk. 4
https://sun9-63.userapi.com/c857020/v857020727/64f91/oCwh4xLsjrE.jpg

0

59

Если кому интересно,я на http://militaryrussia.ru/forum/viewtopi … 00#p130990 выложил книгу фото-альбом по списанным танкам Меркава-1,2.http://sg.uploads.ru/t/zlTEw.jpg

0

60

Пусковая установка израильского КАЗ "Трофи":
https://sun9-32.userapi.com/c858416/v858416383/107b26/ROPR31voFDM.jpg
https://sun9-25.userapi.com/c857128/v857128701/7110d/zP8S2gT7XIQ.jpg

Работа комплекса в движении:
https://sun9-28.userapi.com/c857128/v857128701/71115/VyV__lI7ZDo.jpg
https://sun9-42.userapi.com/c857128/v857128701/7111d/cuRCG2vPwF4.jpg
https://sun9-18.userapi.com/c857128/v857128701/71125/KoP_7B1dGXA.jpg

Перезаряжание ПУ:
https://sun9-9.userapi.com/c858524/v858524701/71afd/g-EzcLJnZek.jpg
https://sun9-67.userapi.com/c858524/v858524701/71b07/zzwOX1eLeSk.jpg
https://sun9-40.userapi.com/c858524/v858524701/71b11/bLqTZO5Br7Q.jpg
