Список модификаций Т-80

Сообщений 1 страница 5 из 5

1

Объект 219 сп1 – (1969) Т-64А с двигателем ГТД-1000Т 1000 л.с.
http://sd.uploads.ru/t/YVPiu.jpg

Объект 219 сп2 – (1971) новая ходовая с обрезиненной беговой дорожкой и РМШ, обрезиненные катки, механическая планетарная трансмиссия.
http://sa.uploads.ru/t/0XjhT.jpg

Т-80 – (1976) серийная модификация с башней Т-64А, пушка 2А46-1 125-мм с теплозащитным кожухом, электромеханический МЗ, оптический прицел-дальномер ТПД-2-49, броня из стали БТК-1 с повышенной на 20-25% стойкостью против кинетических боеприпасов, ЗПУ с пулемётом НСВТ-12,7 Утёс.
http://sh.uploads.ru/t/7o3Qt.jpg

Объект 219РД – (1975) вариант объекта 219 сп2 с дизельным двигателем А-53-2 1000 л.с., разрабатывался параллельно с Т-80Б, пушка 2А46-2 либо 2А46М-1 125-мм, КУВ 9К112-1 Кобра, БК 38 выстрелов 125 мм, 1250 патронов 7,62 мм, СУО 1А33 с баллистическим вычислителем 1В517, блоком разрешения выстрела 1Г43.

Объект 644 – (1981) модификация Т-80 омского КБ с двигателем В-46-6 780 л.с.

Т-80Б – (1978) пушка 2А46-2 125-мм, КУВ 9К112-1 Кобра, СУО 1А33 с лазерным прицелом-дальномером 1Г42, баллистический вычислитель 1В517, стабилизатор 2Э26М, блок разрешения выстрела 1Г43, система запуска дымовых гранат 902А Туча, ночной прицел ТПН-3-49, радиостанция Р-123М, усилено бронирование башни.
http://s7.uploads.ru/t/3qmSV.jpg

Т-80БК – (1978) командирский вариант Т-80Б, дополнительная КВ-радиостанция и навигационное оборудование.

Т-80Б позднего выпуска – пушка 2А46М-1 125-мм, башня унифицирована с Т-64Б, двигатель ГТД-1000ТФ 1100 л.с., модернизированы опорные катки.

Т-80БВ – (1985) Т-80Б с НДЗ Контакт-1.
http://sh.uploads.ru/t/p1ZW2.jpg


Т-80БВК
– (1985) Т-80БК с НДЗ Контакт-1.

Объект 219В – (1983) установка на Т-80Б СУО 1А45 Иртыш, КУВ 9К119 Рефлекс.

Объект 219Е – (1989) Т-80Б с КОЭП Штора-1.

Т-80БМ1 – (1987) Т-80Б с КАЗ Т08-А5 Арена.
http://s1.uploads.ru/t/u7SFq.jpg

2

Т-80А (объект 219А) – (1982) башня от объекта 476, усилено лобовое бронирование корпуса, двигатель ГТД-1000М 1200 л.с., пушка 2А46М-1, КУВ 9К119 Рефлекс, БК увеличен до 45 выстрелов 125 мм, 1500 патронов 7,62 мм, 500 12,7 мм, СУО 1А42 с прицелом 1Г46 с устройством встроенного контроля и выверки, радиостанция Р-173 с цифровым управлением, оборудование для самоокапывания.
http://s5.uploads.ru/t/AG9qy.jpg

Т-80А обр. 1984 г. – НДЗ Контакт-1, новая башня.
http://s5.uploads.ru/t/T8Uwl.jpg

Т-80У (объект 219АС) – (1985) дальнейшее развитие Т-80А, ВДЗ Контакт-5, первые три секции бортовых экранов усилены, двигатель ГТД-1000ТФ 1100 л.с., ВСУ ГТА-18А, БК уменьшен до 1250 патронов 7,62 мм, стабилизатор 2Э42, СУО 1А45 Иртыш с прицельно-наблюдательным комплексом командира ПНК-4С Агат, ночным прицелом ТПН-4-49-23 Буран-ПА, система запуска дымовых гранат 902А Туча, ППО 3ЭЦ13 Иней, крепления для минного трала, усиленная ПАЗ, ВСУ ГТА-18А, ОПВТ на глубину до 5,5 м.
http://s1.uploads.ru/t/Eth7a.jpg

Т-80У Ольха (объект 219АС) – (1985) Т-80У выпуска ХТЗ, закрытая ЗПУ, НДЗ Контакт-1.

Т-80У обр. 1990 г. – двигатель ГТД-1250 1250 л.с., КУВ 9К119М Инвар.

Т-80УК – (1991) командирский вариант Т-80У, радиостанция Р-163-50У и Р-163-50К, навигационное оборудование ТНА-4, БК снижен до 750 патронов 7,62 мм, система электромагнитной защиты от мин, КОЭП Штора-1.
http://s4.uploads.ru/t/k5el7.jpg

Объект 292 – (1991) новая башня с пушкой ЛП-83 152 мм и новым МЗ.
http://s7.uploads.ru/t/WfLM2.jpg

Объект 478 – (1976) новая литая башня, двигатель 6ТД 1000 л.с. либо 124Н 1250 л.с., пушка 2А46М-1 125-мм, КУВ 9К112-1 Кобра, стабилизатор Вектор-4, прицел-дальномер 1Г42, ночной прицел Кристалл-ПА, радиостанция Р-163-50У, система запуска дымовых гранат 902А Туча.
http://s1.uploads.ru/t/ci34I.jpg

Объект 478М – (1976) вариант объекта 478, двигатель 124Ч 1500 л.с., стабилизатор 2Э42М Сирень-7, закрытая ЗПУ с пушкой Р-23М 23-мм с БК 300 снарядов, КАЗ Шатёр, СУО 1А42 Система, прицел наводчика Панорама, ночной прицел ТПН-4 Буран-ПА, система Брод для преодоления водных преград до 2 м без ОПВТ.

Т-80УД Берёза (объект 478Б)
– (1986) НДЗ Контакт-1, КУВ 9К119 Рефлекс, ходовая то типу Т-80Б, СУО 1А45 Иртыш с баллистическим вычислителем ЛИО-В и датчиком измерения скорости снаряда, прицелом-дальномером 1Г46, ночным прицелом ТПН-4 Буран-ПА, гирополукомпас ГПК-59, радиостанция Р-173 с цифровой системой управления, крепления для установки минного трала, система Брод, закрытая ЗПУ.

Т-80УД Берёза поздний – ВДЗ Контакт-5, повышенная надёжность двигателя, сварная башня.
http://s4.uploads.ru/t/sdWaq.jpg

Т-80УДК – (1988) командирский вариант Т-80УД, дополнительные средства навигации и КВ-радиостанция.

Объект 478БК – (1987) вариант Т-80УД со сварной башней.

Объект 478Б – (1988) Т-80УД с системой Айнет, тепловизионным прицелом Буран-Э.

3

Т-80УЕ1 – (2005) модернизация Т-80БВ путём установки башни от Т-80УД, ВДЗ Контакт-5, СУО 1А45-1 с баллистическим вычислителем 1В558, датчик замеров параметров атмосферы Т04-В8, тепловизионным прицелом Буран-М с матрицей Catherine-FC, двигатель ГТД-1250 1250 л.с., устройство ввода поправок 1В216М, закрытая ЗПУ, уменьшен расход топлива, ВСУ, гидрообъёмная трансмиссия ГОП-165.
http://s3.uploads.ru/t/BCkrm.jpg

Объект 219М – (2005) модификация Т-80БВ, ВДЗ Реликт, бортовые экраны по типу Т-90, КАЗ Т08-А5 Арена, пушка 2А46М-4 125-мм, МЗ под боеприпасы повышенного могущества, двигатель ГТД-1250Г с возможностью кратковременного форсажа до 1400 л.с., ВСУ.
http://sf.uploads.ru/t/piak8.jpg

Т-80БВМ – (2017)  ВДЗ Реликт на лбу корпуса, бортах и башне, бортовые экраны и противокумулятивные решётки на МТО и корме башни как у Т-72Б3 обр. 2016 г., блоки 2С24 на бортах башни, гладкоствольная пушка 2А46М-4 125-мм, ЗПУ по типу Т-72, СУО с многоканальным прицелом наводчика Сосна-У, прицел-дублёр телевизионный ПДТ, датчик ветра ДВЕ-БС.
http://s1.uploads.ru/t/0xoJg.jpg

Объект 291 – (1993) усилено лобовое бронирование, двигатель ГТД-1250 1250 л.с., пушка 2А46М-4, МЗ под боеприпасы длиной 750 мм, ходовая с повышенным энергопоглощением, клиренс снижен до 437 мм, новое воздухозаборное устройство, радиопоглощающее покрытие РПЗ-86М, СУО 1А45 с тепловизионным прицелом Т01-П02Т Агава-2, стабилизатор 2Э42-М, баллистический вычислитель 1В558 с расчётом поправок для каждого отдельного снаряда, вывод изображения с прицела наводчика на приборы командира, метеорологический датчик Т0-4В, кондиционер, ночной прибор механика-водителя ТВН-5 Манго.
http://sg.uploads.ru/t/1WT8B.jpg

Т-80УМ (объект 219АС-М) – (1992) модификация Т-80У, увеличена башня, 3 дополнительных блока ДЗ на башне, радиопоглощающее покрытие РПЗ-86М, КУВ 9К119М Инвар, БК увеличен до 450 патронов 12,7 мм, тепловизионный прицел Т01-П02Т Агава-2, радиостанция Р-163-50У.

Т-80УМ2 – (1995) Т-80УМ с КАЗ Дрозд-2.

Т-80УЕ – (1995) модификация Т-80УМ для греческого тендера, прицел-дальномер 1Г46М, КОЭП Штора-1, новые органы управления, гидрообъёмная трансмиссия ГОП-165.

Т-80УМ1 Барс – (1997) дальнейшее развитие Т-80УМ, двигатель ГТД-1250Г 1250 л.с., гидрообъёмная трансмиссия ГОП-165, пушка 2А46М-4 125-мм, СУО 1А45-1 с баллистическим вычислителем 1В558, метеорологическим датчиком Т0-4В8, тепловизионным прицелом Т01-П02Т Агава-2 ТИ, стабилизатор 2Э46М, радиостанция Р-163-50У с приёмником Р-163УП, КАЗ Т08-А5 Арена-Э, кондиционер, теплоизоляция двигателя, закрытая ЗПУ.
http://sa.uploads.ru/t/vwBnL.jpg

Т-80У обр. 2001 г. – модернизация Т-80У до уровня Т-80УМ1 за исключением двигателя, КОЭП и КАЗ.

Т-80УА – (2005) проект единой модернизации Т-80У до уровня Т-80УМ1, тепловизионный прицел с матрицей Catherine-FC.
http://sf.uploads.ru/t/j2PFY.jpg

Т-80АТ – (2009) проект модернизации Т-80У, ВДЗ Кактус, новая сварная башня с забашенным АЗ, двигатель ГТД-1250Г с возможность кратковременного форсажа до 1400 л.с., пушка 2А46М-4 125-мм с системой Айнет, новая СУО, ТИУС, новый комплекс датчиков, кондиционер, спутниковая навигация.

Объект 640 Чёрный орёл
– (1997) глубокая модификация Т-80У, семикатковое шасси, новая низкопрофильная башня с забашенным АЗ, новая ВДЗ, КАЗ Дрозд-2, гидрообъёмная трансмиссия, новые органы управления, двигатель ГТД-1250 1250 л.с., гусеницы с уширителями, закрытая ЗПУ, КОЭП Штора-2, новая СУО, ТИУС.
http://se.uploads.ru/t/OeYai.jpg

4

Т-80БВД – (Украина, 1992) Т-80БВ с МТО Т-80УД.

Объект 478ДУ(2) – (Украина, 1992) Т-80УД с новой ходовой со стальными и обрезиненными катками.

Т-84 – (Украина, 1995) новая броневая сталь высокой твёрдости с электрошлаковым переплавом, ВДЗ Нож, КОЭП Штора-1, тепловизионный прицел Буран-Catherine-E, двигатель 6ТД-2 1200 л.с., количество дымовых гранатомётов увеличено до 12.

Т-84 (объект 478БЭ) – (Украина, 1996) экспортный вариант Т-80УД для Пакистана, разработан с учётом наработок по Т-84.

Т-84 Оплот – (Украина, 1999) дальнейшая модификация Т-84, КОЭП Варта, пушка КБА-3 125-мм, спаренный пулемёт КТ-7,62, ЗПУ с пулемётом КТ-12,7, стабилизатор 2Э42М, СУО с тепловизионным прицелом Catherine, системой учёта изгиба ствола и баллистическим вычислителем ТИУС-ВМ.
http://sg.uploads.ru/t/k4zuQ.jpg

Т-84 Ятаган (объект 478Н) – (Украина, 2000) вариант  Т-84 для участия в турецком тендере, новая башня с забашенным АЗ по типу AMX-56, гладкоствольная пушка КБМ-2 120-мм, КУВ Конус, спаренный пулемёт КТ-7,62, ЗПУ с пулемётом КТ-12,7, БК 40 снарядов, 4000 патронов 7,62 мм, 450 патронов 12,7 мм, система связи Thomson, опционально спаренный пулемёт FN MAG 7,62-мм, запас хода 450 км, масса 49 т.
http://sh.uploads.ru/t/yLntq.jpg

Т-84М Оплот – (Украина, 2001) модификация Т-84 для эксплуатации в высокогорье и жарком климате, эксплуатационная температура внешнего воздуха повышена до +55 град.

БМ Оплот – (Украина, 2009) новая сварная башня увеличенного объёма, ВДЗ Дуплет, двигатель 6ТД-2Е 1200 л.с. повышенной экологичности, ВСУ, КАЗ Заслон, новая БКПП, КУВ Комбат, БК увеличен до 46 выстрелов 125 мм, СУО с дневным прицелом наводчика 1Г46М Промiнь, тепловизионный прицел наводчика ПТТ-2, панорама командира ПНК-6, прибор ночного видения механика-водителя ТВН-5, радиостанция Р-030У, радиостанция командира Р-160-50К, система спутниковой навигации СН-3700-03, информационный пульт командира, новые органы управления.
http://sh.uploads.ru/t/RHWun.jpg


БМ Оплот-Т
– (Украина, 2011) вариант БМ Оплот для ВС Таиланда с улучшениями для эксплуатации в жарком влажном климате.
http://s6.uploads.ru/t/HYXla.jpg

5

Список не полный и будет корректироваться и дополняться!
Харьковские варианты Т-80:
Т-80БВД - Т-80БВ с двигателем 6ТД-2
http://coast70.users.photofile.ru/photo/coast70/151098164/xlarge/171078775.jpg
Объект 478 – опытный танк на шасси Т-80 с дизельным двигателем 6ТД и башней от объекта 476
http://militaryrussia.ru/i/284/309/6b22o.jpg
Объект 478М – Объект 478 с двигателе 12ЧН, прорабатывалась установка КАЗ "Шатер" и ЗПУ с 23 мм автоматической пушкой
Т-80УД - Объект 478Б «Береза»
https://topwar.ru/uploads/posts/2013-05/1370017813_t-80ud_sert-2003_01.jpg
Ранний Т-80УД с НКДЗ Контакт-1 – производился с 1985 по 1987 гг, затем заменены вариантом с ВДЗ Контакт-5. Всего выпущено около 177 танков.
http://www.telenir.net/transport_i_aviacija/tehnika_i_vooruzhenie_1998_02/pic_12.jpg
Объект 478БК (Береза-катанная) – Т-80УД со сварной башней
Объект 484 - (возможно Т-80УДК) – командирская версия Т-80УД,  судя по всему, идентична Т-80УК, за исключением двигателя и ВСУ. Проходила испытания в начале 1990х годов, дальнейшая судьба неизвестна
https://pp.userapi.com/c624519/v624519953/26fde/oM69RI4TZy0.jpg
Объект 478ДУ - объект 478Б с катками внутренней амортизации (от Т-64), на прототипе – литая башня, но есть чертеж аналогичной машины со сварной
https://ic.pics.livejournal.com/andrei_bt/18425682/341894/341894_original.png
Объект 478БЭ - экспортный Т-80УД для Пакистана с литой башней, изготовлено 145 машин
https://pp.userapi.com/c824700/v824700711/3783d/4lvlCBwcOV8.jpg
Объект 478ДУ-1 - экспортный Т-80УД для Пакистана с катано-сварной башней, изготовлено 175 машин
http://2.bp.blogspot.com/-GbhTjoh79i8/VASGVrH06rI/AAAAAAAABzk/9saBFx95LnU/s1600/T-80UD_Ukrainian%2Bmain%2Bbattle%2Btank_Fabricado%2Ben%2BUcrania_%2BPakistan_26.JPG

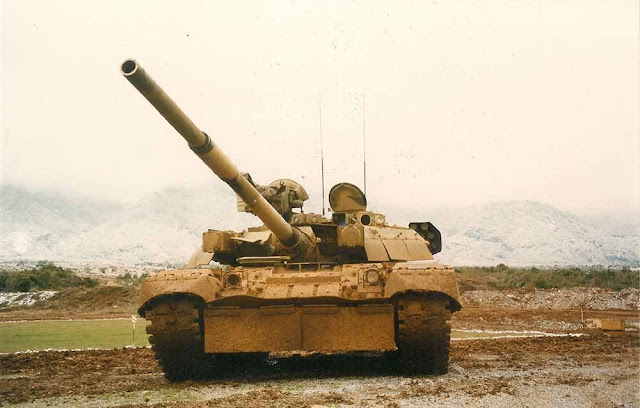

Т-84 Объект 478ДУ-2 – ВДЗ Контакт-5, сварная башня КОЭП Штора-1 танк возили по выставкам, впервые показан в 1995 в Абу-Даби, участвовал в греческом тендере.
https://1.bp.blogspot.com/-JJQzvpEPUnk/WQy4S_Ah6qI/AAAAAAAAqjc/IpBxNYfUzVkBnwW6z0vPljdTvf-w23V5ACLcB/s640/Q2-copy.jpg
Объект 478ДУ7 - предлагался на Малазийский тендер, ВДЗ "Нож", новые гусеницы
http://s9.uploads.ru/t/MZHkn.jpg

Т-84У «Оплот» – Объект 478ДУ9 ОКР Керн (иногда встречается под заводским индексом БМ Оплот). Двигатель 6ТД-2, ВДЗ Нож, сварная башня. Постановления КМ № 237-5 от 08.02.2000 г. принят на вооружение ВСУ, 4 машины проданы в 2002 году в США ( на три установили КАЗ Дрозд-М, на одну кондиционер), 1 машина получила повреждение в ходе эксплуатации, 5 остальных в составе ВСУ, в настоящее время машины уже около года находятся на ХЗТМ для проведения ремонта.
https://znaj.ua/sites/default/files/styles/open_news/public/media/news/2017/08/33/241699_default.jpg?itok=6ekuWLTU
БМ Оплот - Объект 478ДУ9-1, (иногда встречается под заводским индексом БМ Оплот-М)  - единственный модернизированный танк Оплот с панорамным прицелом ПНК-6, ВДЗ Дуплет а так же рядом иных изменений, сейчас в распоряжении ХКБМ, переделан из 478ДУ9.
https://image.inforesist.org/uploads/1385058716-_4063135.jpg
БМ Оплот-Т - Объект 478ДУ9-Т – серийный экспортный вариант для Таиланда, отличается от Объект 478ДУ9-1 установкой кондиционера и ВСУ, а так же несколько иной конструкцией модуля ВДЗ в ВЛД. В связи с тяжелым положением на заводе контракт растянулся более чем на 6 лет, всего заказано 50 машин, около половины – у заказчика, завод осуществляет сборку последних машин.
https://gs-img.112.ua/original/2015/06/02/165184.jpg
Объект 478ДУ-3 - ни применялось
Объект 478ДУ-6 - не применялось
Объект 478ДУ10 - проект установки панорамы на обычные серийные 478ДУ9, не доведен до логического завершения.

Машины связанные с турецким тендером:

Объект 478Н Керн-2 - он же Т-84-120 Ятаган, опытный образец машины с забашенным АЗ в нише и 120 мм пушкой
http://www.dogswar.ru/images/stories/tank/t-84-120-2.jpg
Объект 478Н1 - Ятаган, адаптированный под серийное производство
Объект 478ДУ-5 – вариант Т-80УД с кондиционером и ВДЗ Нож, часть  немеханизированного боекомплекта вынесена в забашенную нишу
https://pp.userapi.com/c824700/v824700711/37892/dgEeO9rs_OU.jpg
Машины, для отработки технических решений танка БМ Оплот (Т-84):
Объект 478ДУ-4 - изменена коробка передач, 3 скорости заднего хода и 7 вперед
http://sg.uploads.ru/t/MPbfz.jpg
Объект 478ДУ8 – нет данных, отработка узлов для Т-84/БМ Оплот

Неизвестные машины:

"Облегченный" БМ Оплот-М - демонстрировали пакистанцам в 2016 году, новые бортовые экраны меньшего габарита, прикрывают машину до МТО
https://2.bp.blogspot.com/-nsmqeM9QG4E/WVB8TDDijbI/AAAAAAAAFmA/Bp1MGj_woncge-4lSkpFT-lebqFZSCJ9ACLcBGAs/s1600/T-84%2BOplot-P_116.jpeg

Т-80УД с ГОП - демонстрировался в ходя празднования Дня танкиста в Харькове в 2016 году.
https://ic.pics.livejournal.com/andrei_bt/18425682/619852/619852_800.jpg
Объект 478Д - или Т-80УД с комплексом Айнет и прицелом Буран, или же Т-80УД с КОЭП Штора-1
