войсковой индекс | заводской индекс | вес | двигатель | пушка | доп. вооружение | СУО и стабилизатор | прицелы | год принятия на вооружение | примечание |
- | «объект 430» | 35 т. | В-64 – 750 л.с. | 100хД-46Т | - | Проект, 1947 г. | |||
- | «объект 430» | 4ТД - 580 л.с. | 100хД-54ТС (М-63) | 2 7,62хСГМТ | - | Начало разработки – 1952 г. | |||
- | «объект 430» | 8Д12-У - 580 л.с. | 100хД-54ТС (М-63) | 2 7,62хСГМТ | - | Проект, 1952 г. | |||
Власть огня — здесь брода нет,
Но есть последний твой удар, все остальное не в счет.
Объект 430-З – (1957) средний танк, вариант для заводских испытаний, двигатель дизель 5ТД, нарезная пушка Д-54ТС 100-мм, спаренный пулемёт СГМТ 7,62-мм, ЗПУ с пулемётом КПВТ 14,5-мм, БК 50 снарядов, 3000 патронов 7,62 мм, 500 патронов 14,5 мм, три прибора наблюдения механика-водителя ТНПО-160, ночной прибор механика-водителя ТВН-2Б, гирополукомпас ГПК-48, прибор командира ТПКУ-1, ночной прибор командира ТКН-1, прицел ТПН-1, осветитель Л-2 Луна-II, прицел-дальномер оптический ТПДС, радиостанция Р-113, ТПУ Р-120, экипаж 4 человека, масса 35,48 т.
Объект 430-П – (1959) танки для полигонных испытаний, система гидропневмоочистки приборов наблюдения, убрана ЗПУ.
Объект 430М-2 – (1960) доработанная полигонная версия, устранение выявленных дефектов, ППО Роса, новая система смазки и охлаждения двигателя, стабилизатор Метель.
Объект 430М-3 – (1960) доработанная полигонная версия, прицел-дальномер ТПДМС.
Объект 430 командирский – (1960?) радиостанция Р-112, курсопрокладчик, зарядный двигатель Урал 180, генератор ГЭС-2-1000, БК 37 снарядов.
Объект 435 - (1960) гладкоствольная пушка 2А21 115-мм, прицел-дальномер ТПДС-2-41, ночной прицел ТПН-1-87-23, БК 35 снарядов, масса 35,5 т.
Объект 432 – (1963) средний танк, дальнейшее развитие объекта 430, комбинированная лобовая броня, двигатель дизель 5ТДФ 700 л.с., новая объединённая трансмиссия, пушка 2А21 115-мм с МЗ, спаренный пулемёт ПКТ 7,62-мм, БК 40 снарядов, 2000 патронов, дневной прицел-дальномер ТПД-43Б, ночной прицел ТПН-1-432, радиостанция Р-123 Георгин, экипаж 3 человека, масса 36 т.
Т-64Т (объект 003) – (1963) двигатель ГТД ГТД-3ТЛ 700 л.с. поперечного расположения.
Объект 004 - (1963) Т-64Т с расположенным продольно двигателем.
Т-64 – (1964) серийный образец, наварка на лбу корпуса, амортизаторы на вторую пару катков, пылеотражатель на трансмиссию, добавлена труба ОПВТ, гирополукомпас ГПК-21, осветитель ОУ-3ГК.
Т-64 обр. 1965 г. – установлены подвижные бортовые противокумулятивные экраны.
Т-64 обр. 1967 г. – спрямлённая ВЛД, прибор наблюдения механика-водителя ТНПО-168.
Объект 436 – (1966) на базе объекта 432, двигатель В-45-1 780 л.с., увеличена длина корпуса, уменьшен запас топлива, масса 35,6 т.
Объект 445 – (1966) на базе объекта 432 для производства и доводки на УВЗ, двигатель В-45-1 780 л.с., масса 37,5 т.
Объект 021 - (1971) опытный танк на базе объекта 432, двигатель дизель В-60Н 910 л.с., гидромеханическая трансмиссия ГМТ-69021, новая 7-катковая ходовая, несоосные торсионы, несколько типов гусениц, масса 41,7 т.
Т-64Р – (1976) модернизация Т-64 до уровня Т-64А.
Объект 434 – (1964) ОБТ, подвижные бортовые противокумулятивные щитки, спрямлённая ВЛД, пушка 2А26 125-мм, МЗ 6ЭЦ10, ЗПУ с пулемётом ДШКМ 12,7-мм, стабилизатор 2Э23 Сирень, дневной прицел ТПД-2-1, ночной прицел ТПН-1-43А, новая крыша МТО, переговорное танковое устройство Кайра.
Объект 437 – (1966) на базе объекта 434, пушка 2А46 125-мм, снижен клиренс до 445 мм, стабилизатор Метель, прицел-дальномер ТПД-43Б, ночной прицел ТПН-1, приняты меры по снижению массы до 35,5 т.
Объект 438 – (1967) дальнейшее развитие объекта 436 с усовершенствованной трансмиссией на базе Т-64А.
Объект 439 – (1969) развитие объекта 438.
Т-64А – (1968) серийный вариант объекта 434, новая башня, повышение надёжности узлов и агрегатов, убрана ЗПУ, масса 37,3 т.
Т-64А с новой башней – (1970) опытная машина с башней с твердотельным наполнителем.
Т-64А обр. 1971 г. – ОПВТ перемещено на башню, исключено транспортное положение ИК-прожектора, на башню установлены ящики АТ-1, радиостанция Р-123М Георгин-У.
Т-64А обр. 1972 г. – улучшено бронирование корпуса, закрытая ЗПУ с пулемётом НСВТ 12,7-мм, улучшенные амортизаторы, ограничители хода катков, антенна перенесена за командирскую башенку.
Т-64А обр. 1973 г. – башня с керамическим наполнителем, оборудования для самоокапывания, усовершенствованная ПАЗ.
Т-64А обр. 1974 г. – дневной прицел ТПД-2-49, ночной прицел ТПН-1-49-23, стабилизатор 2Э28М2.
Т-64А обр. 1975 г. – новая башня с корундовым наполнителем, система преодоления брода до 1,8 без подготовки Брод, крепление каткового минного трала КМТ-6, дорожная сигнализация, теплозащитный кожух для пушки, прибор ночного видения механика водителя ТВН-4ПА, прибор наблюдения ТНП-165А наводчика, дополнительные наблюдательные приборы командира ТНПА-65, вместо трёх ящиков ЗИП в надгусеничной полке установлены топливные баки, левый передний топливный бак получил насос для работы на бензине, МЗ 6ЭЦ10М, новые системы стеклоочистки, новый щиток приборов механика-водителя, устройство пуска двигателя ПУС-15Р.
Т-64А обр. 1976 г. – усиленные гусеницы.
Т-64А обр. 1979 г. – дымовые гранатомёты 902А Туча-1.
Т-64А обр. 1980 г. – сплошные бортовые экраны, торсионы повышенной энергоёмкости, прибор ночного видения механика-водителя ТВНЕ-4Б, аккумуляторные батареи 12СТ-85Р, прицельная сетка для спаренного пулемёта.
Т-64А обр. 1981 г. – унификация с Т-64Б, усилена бортовая броня корпуса и башни, усовершенствованный МЗ, привод ЗПУ 1ЭЦ40-2С, дневной прицел-дальномер ТПД-К1.
Т-64А обр. 1983 г. – ОКР Отражение.
Т-64А обр. 1985 г. – возможна установка НДЗ Контакт-1 по типу Т-64БВ, стабилизатор 2Э42-1, СУО 1А40 с устройством выработки боковых упреждений УВБУ, радиостанция Р-173 Абзац-Р, радиоприёмник Р-173П Абзац-П, танковое переговорное устройство Р-174.
Т-64АК – (1973) командирский вариант Т-64А, отсутствует ЗПУ, из БК изъяты не вмещающиеся в МЗ выстрелы, БК ПКТ снижен с 2000 до 1000 патрон, артиллерийская буссоль ПАБ-2А, навигационное оборудование ТНА-3, дополнительная КВ-радиостанция, крепление для комбинированного антенного устройства, бензоэлектроагрегат АБ-1 П/30.
Объект 447 – (1975) пушка Д-81К 125-мм, КУВ 9К112-1 Кобра, СУО 1А33.
Объект 476 – (1975) новая литая башня с полиуретановым наполнителем, двигатель 6ТД-1 1000 л.с., пушка 2А46 125-мм, БК ПКТ 1500 патрон, сплошные бортовые экраны, изменённое размещение дымовых гранатомётов.
Т-64АМ – (1983) новая литая башня с керамическим наполнителем, пушка 2А46-1 125-мм, двигатель 6ТД-1 1000 л.с., масса 40 т.
Т-64АКМ – (1984) модернизация Т-64АК по типу Т-64АМ.
Власть огня — здесь брода нет,
Но есть последний твой удар, все остальное не в счет.
Т-64Б Сосна объект 447А – (1976) новая башня большего объёма, пушка 2А46-2 125-мм, КУВ 9К112-1 Кобра, БК 36 125-мм выстрелов, 1250 7,62-мм патрон, стабилизатор 2Э26М, набор приборов наблюдения по типу Т-64А обр. 1975 г., СУО 1А33 Обь с лазерным прицелом-дальномером 1Г42, блоком разрешения выстрела 1Г-43, баллистическим вычислителем 1В517, датчиком ветра 1Б11, датчиком крена 1Б14, датчиком скорости танка, датчиком курсового угла, стартер-генератор Р15М-2С, масса 39 т.
Т-64Б1 – (1976) Т-64Б без КУВ, БК 37 125-мм выстрелов.
Т-64БК – (1976) командирский вариант Т-64Б, отсутствует КУВ, оснащение дополнительной аппаратурой по типу Т-64АК.
Т-64Б обр. 1979 г. – дымовые гранатомёты 902А Туча-1.
Т-64Б1 обр. 1979 г. – дымовые гранатомёты 902А Туча-1.
Т-64Б обр. 1980 г. – бортовые сплошные резинотканевые экраны.
Т-64Б1 обр. 1980 г. – бортовые сплошные резинотканевые экраны.
Т-64Б обр. 1981 г. – усилена бортовая броня корпуса и башни, дымовые гранатомёты 902А Туча, аккумуляторные батареи 12СТ-85Р, частично оснащение пушкой 2А46-1 125-мм, стабилизатором 2Э42, СУО 1А33-1.
Т-64Б1 обр. 1981 г. – доведение Т-64Б1 до уровня Т-64Б обр. 1981 г.
Т-64БМ – (1983) двигатель 6ТД-1 1000 л.с.
Т-64Б1М – (1983) двигатель 6ТД-1 1000 л.с.
Т-64БВ объект 447АВ – (1985) НДЗ Контакт-1, пушка либо 2А46-2 со стабилизатором 2Э26М, либо 2А46-1 со стабилизатором 2Э42, СУО 1А33-1, радиостанция Р-173 Абзац-Р, радиоприёмник Р-173П Абзац-П, танковое переговорное устройство Р-174, изменение расположения ящиков АТ-1 и ПУ 902А Туча, масса 42,5 т.
Т-64БВ1 – (1985) модернизация Т-64Б1 до уровня Т-64БВ.
Т-64БВК – (1985) модернизация Т-64БК до уровня Т-64БВ, радиостанция Р-130М.
Т-64БВ обр. 1986 г. – изменено расположение НДЗ.
Власть огня — здесь брода нет,
Но есть последний твой удар, все остальное не в счет.
Т-64БМ2 – (1999) ВДЗ Нож, двигатель 5ТДФ-М 850 л.с., КУВ 9К119 Рефлекс, СУО 1А43 Рось с прицельным комплексом ТО1-КО-1Э с тепловизионным прицелом ТПН-4Э и датчиком ветра.
Т-64У – (1999) ВДЗ Нож, двигатель 5ТДФ-М 850 л.с., пушка КБА-3 125-мм, КУВ 9К119 Рефлекс, спаренный пулемёт КТ-7,62, зенитный пулемёт КТ-12,7, стабилизатор 2Э42М, усовершенствованный МЗ, СУО 1А45 Иртыш с дневным прицелом наводчика 1Г46М Проминь, баллистическим вычислителем 1В528-1, датчиком ветра ДВЕ-БС, тепловизионным прицелом ТПН-4Э Буран.
Т-64БМ Булат – (2005) серийный образец Т-64У, КУВ Комбат, прицельно-наблюдательный комплекс командира ПНК-4СР Агат с вертикальной стабилизацией.
Т-64-55 – (2007) оснащение Т-64БВ башней от Т-55 с соответствующим вооружением и оснащённой НДЗ Контакт-1, опционально ВДЗ Нож, опционально двигатель 5ТДФ 700 л.с., с повышенной экологичностью 5ТДФЕ 700 л.с. или 5ТДФ-М 850 л.с., БК 55 выстрелов 100-мм, опционально КАЗ Заслон, КОЭП Варта, система подавления сигнала радиоуправляемых фугасов, минный трал, маскировочная сеть Контраст, новые виды гусениц для различных грунтов.
Т-64Е – (2010) ВДЗ Дуплет, КОЭП Варта, опционально КАЗ Заслон, экологичный двигатель 5ТДФ-Е 850 л.с., пушка КБА-3 125-мм, КУВ Комбат, спаренный пулемёт КТ-7,62, зенитный пулемёт КТ-12,7, спаренная зенитная пушечная установка с ГШ-23Л 23-мм, автоматический гранатомёт АГ-17 30-мм, ВСУ АЭА-10, СУО 1А33-1 Обь с панорамным тепловизионным прицелом наводчика, баллистическим вычислителем 1В517М, лазерным прицелом-дальномером 1Г-42, датчиком ветра ДВЕ-БС, прицельно-наблюдательным комплексом командира ПНК-3, кондиционер.
Т-64Б1М – (2014) упрощённая модернизация Т-64Б/БВ до уровня Т-64БМ Булат, двигатель дизель 6ТД 1000 л.с., ВДЗ Нож, забашенная ниша для боеприпасов, прожектор Луна перенесён на правую сторону башни.
Т-64БВ для соревнований – (2017) версия Т-64БВ для участия в соревнованиях НАТО, тепловизионные камеры экипажа, радиостанция Лыбидь К-2РБ, спутниковая навигационная система СН-3003М Базальт.
Власть огня — здесь брода нет,
Но есть последний твой удар, все остальное не в счет.
Т-64А обр. 1979 г. – дымовые гранатомёты 902А Туча-1.

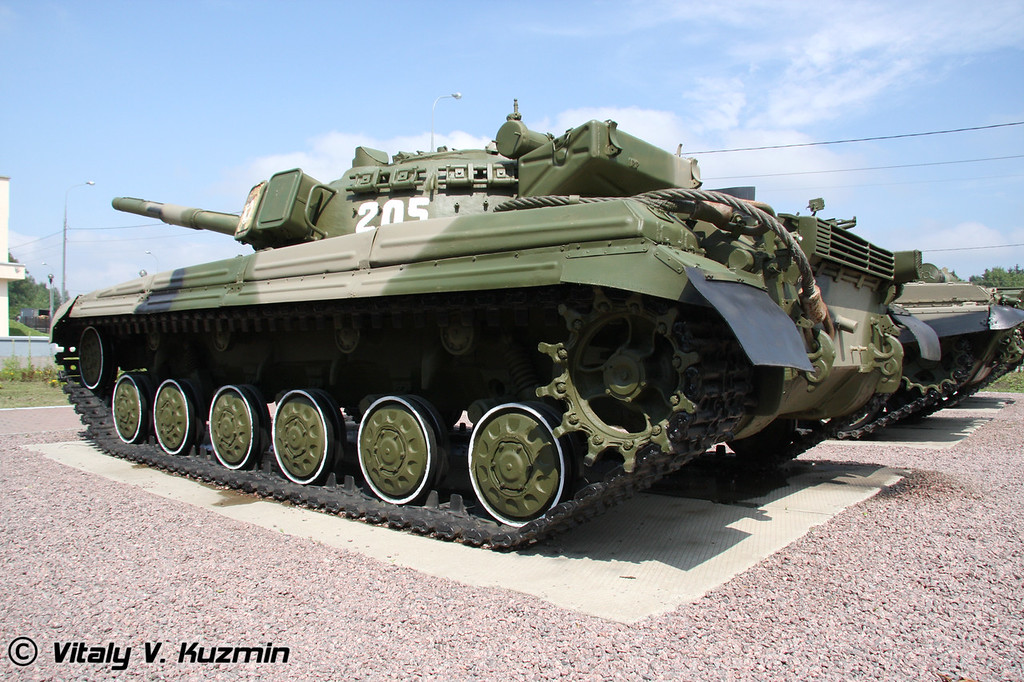

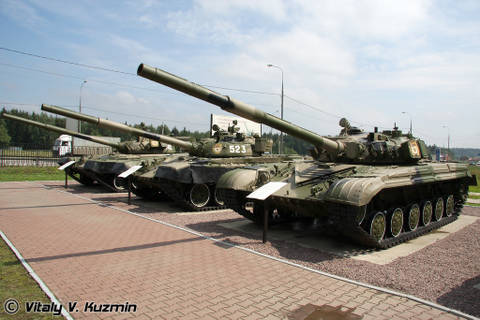

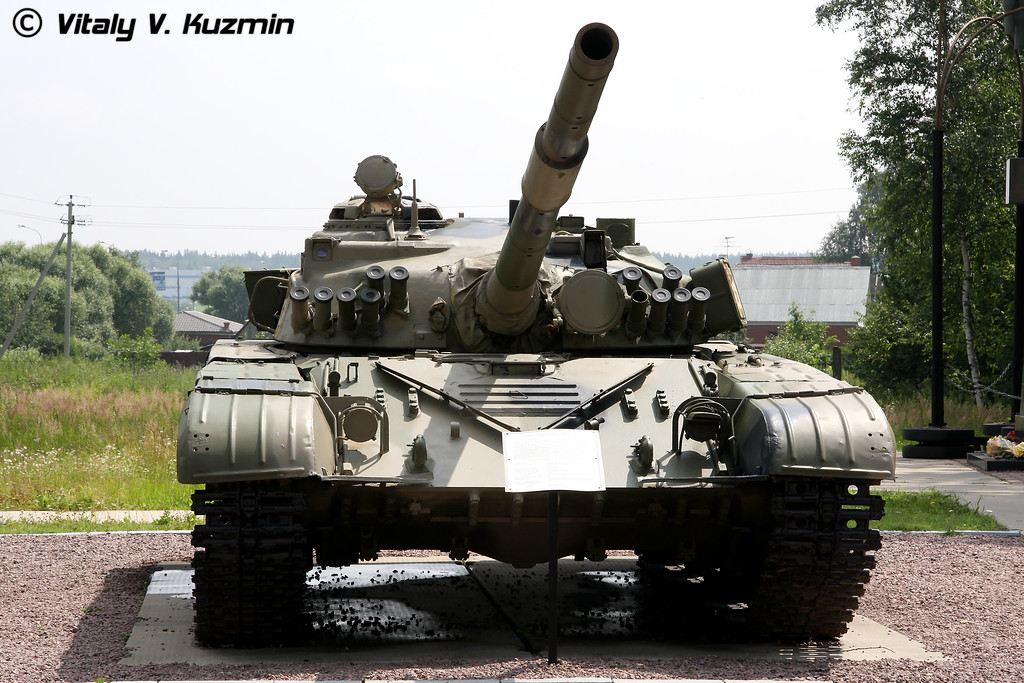

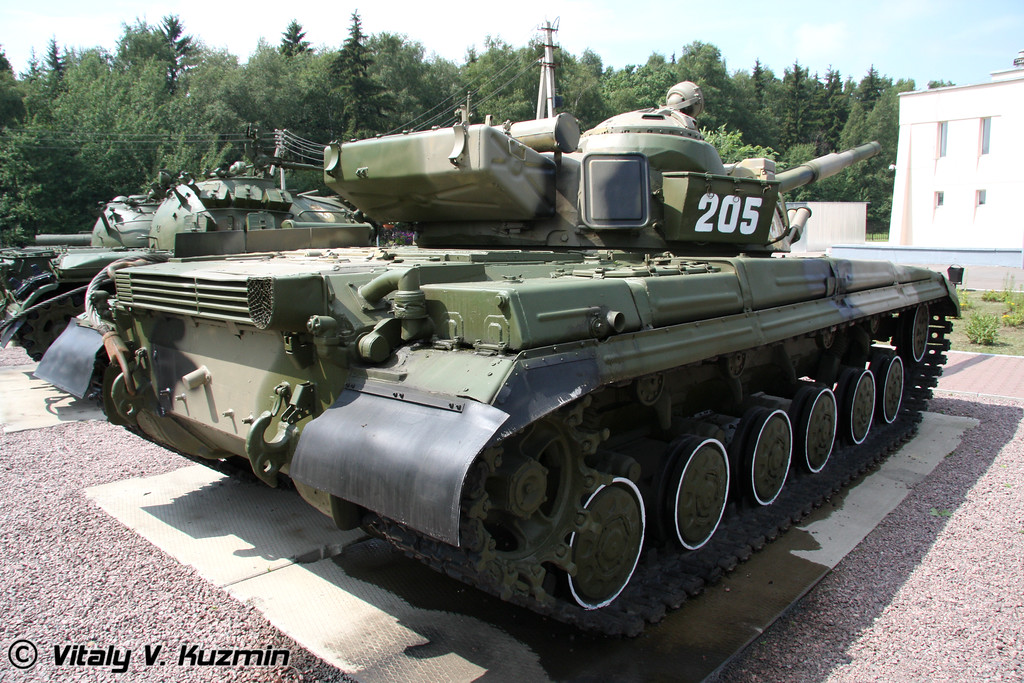

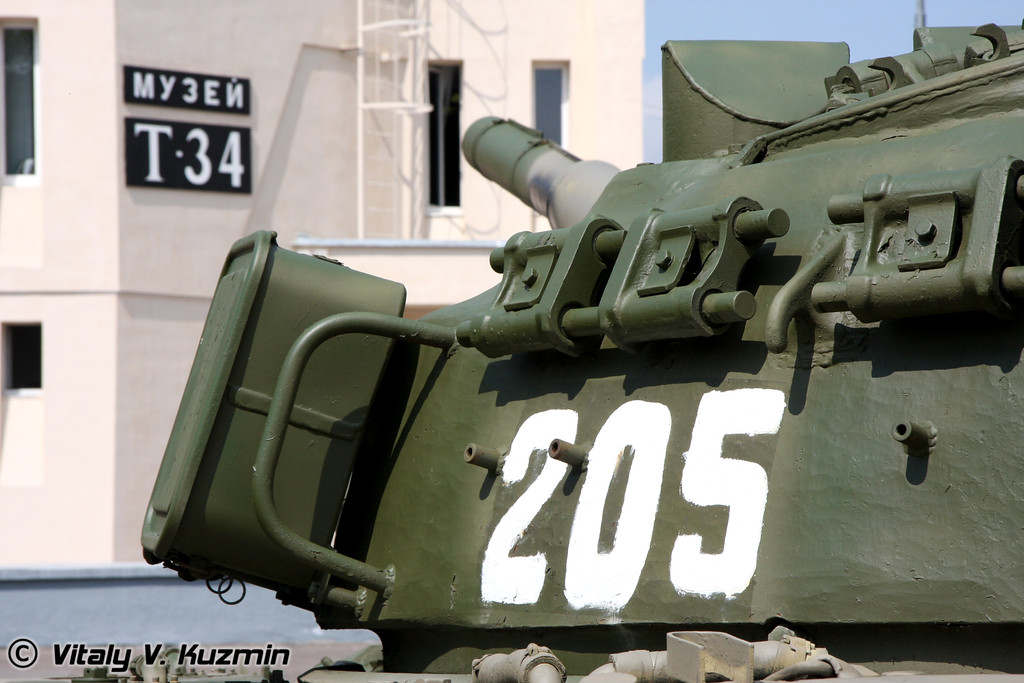

Это не Т-64А. Это командирский танк Т-64АК выпуска не ранее 1979 г. в Музее танка Т-34, д. Шолохово Московской обл.
Отредактировано Ротор (18-03-2020 23:07:23)
Т-64А обр. 1980 г. – сплошные бортовые экраны, торсионы повышенной энергоёмкости, прибор ночного видения механика-водителя ТВНЕ-4Б, аккумуляторные батареи 12СТ-85Р, прицельная сетка для спаренного пулемёта.

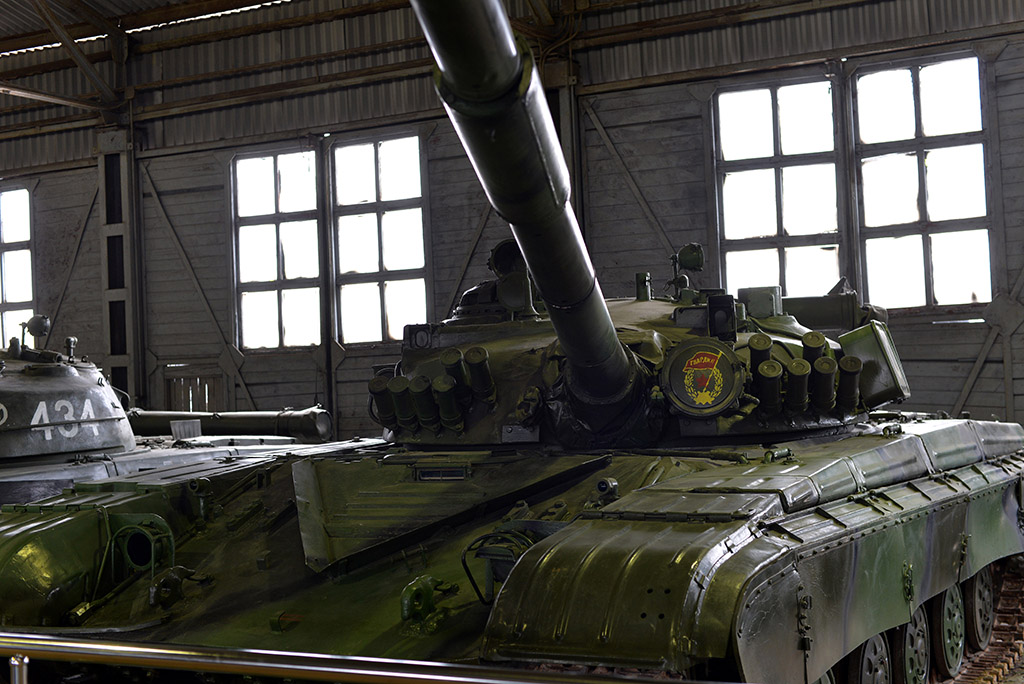

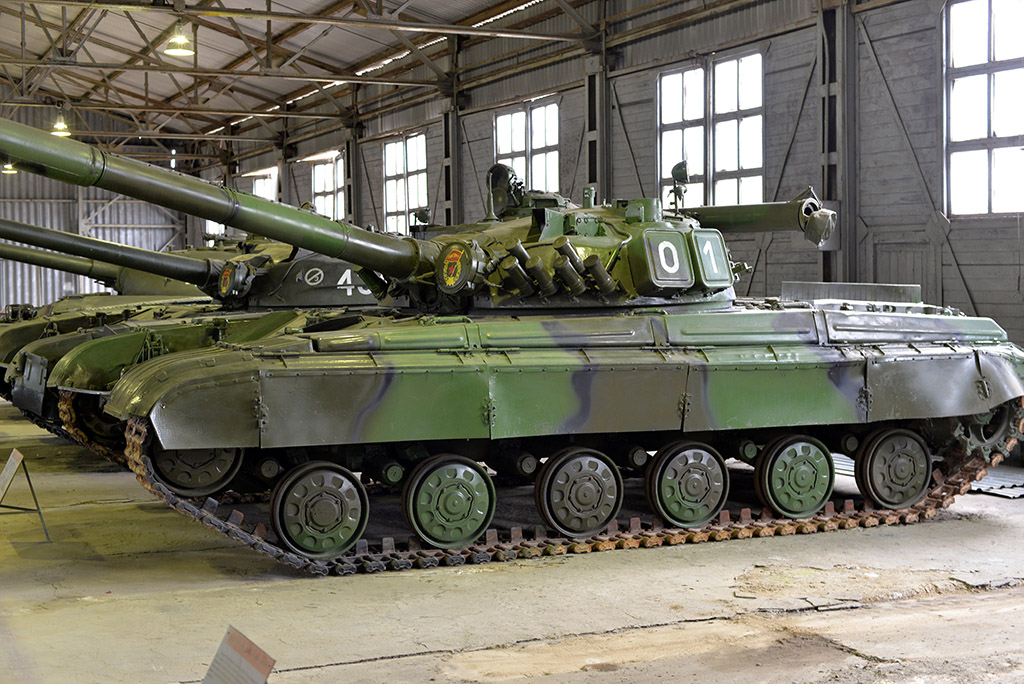

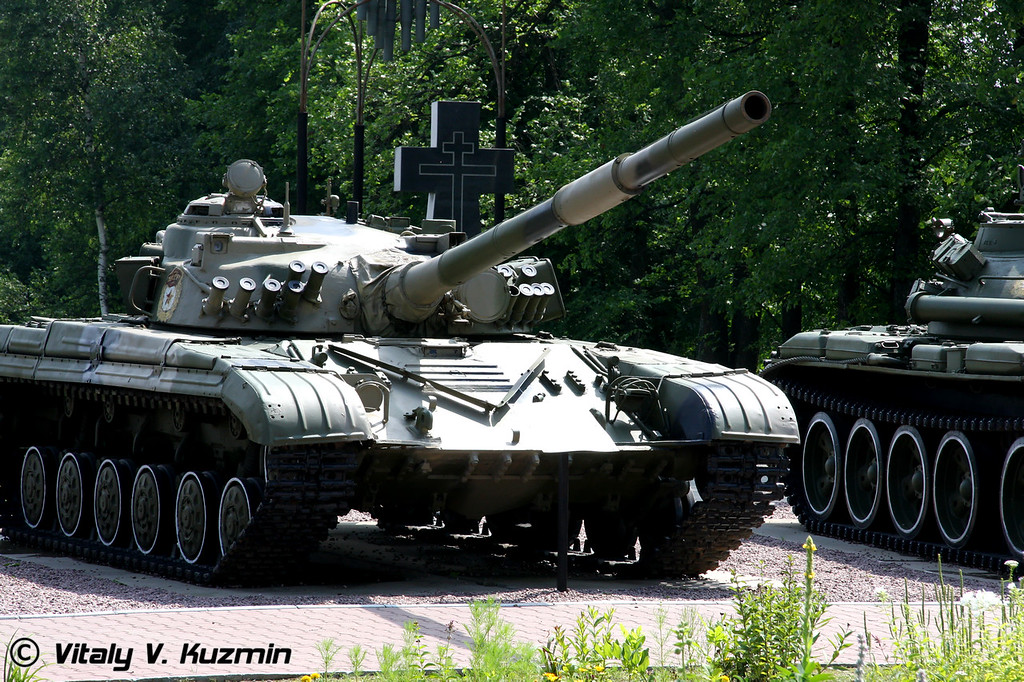

И это тоже командирский танк Т-64АК в Кубинке, имеет серийный № С08ЕТ2095.
Музей БТВТ в Кубинке:
А как известно по серийному № можно определить завод-изготовитель и дату выпуска: Завод им. Малышева, август 1980 г.
И это тоже командирский танк Т-64АК в Кубинке, имеет серийный № С08ЕТ2095.
Музей БТВТ в Кубинке:
А как известно по серийному № можно определить завод-изготовитель и дату выпуска: Завод им. Малышева, август 1980 г.
Интересно, спасибо.
Т-64У – (1999) ВДЗ Нож, двигатель 5ТДФ-М 850 л.с., пушка КБА-3 125-мм, КУВ 9К119 Рефлекс, спаренный пулемёт КТ-7,62, зенитный пулемёт КТ-12,7, стабилизатор 2Э42М, усовершенствованный МЗ, СУО 1А45 Иртыш с дневным прицелом наводчика 1Г46М Проминь, баллистическим вычислителем 1В528-1, датчиком ветра ДВЕ-БС, тепловизионным прицелом ТПН-4Э Буран.
Т-64У, он же Обьект 477АМ1
Встроенная ДЗ Контакт-5 (не знаю откуда вы взяли информацию про Нож, наверное с Википедии скопировали), ДЗ Нож устанавливали на БМ1 и БМ2 Булаты
Т-64У, он же Обьект 477АМ1
Объект 477А1 это НОТА, а Т-64У — Объект 447А1.
не знаю откуда вы взяли информацию про Нож, наверное с Википедии скопировали
Информация про взята из инструкции по эксплуатации на Т-64У, а также технического описания на данную машину:
инструкции по эксплуатации на Т-64У
вы буквально присылаете ИЭ на БМ Булат, что уже другая машина

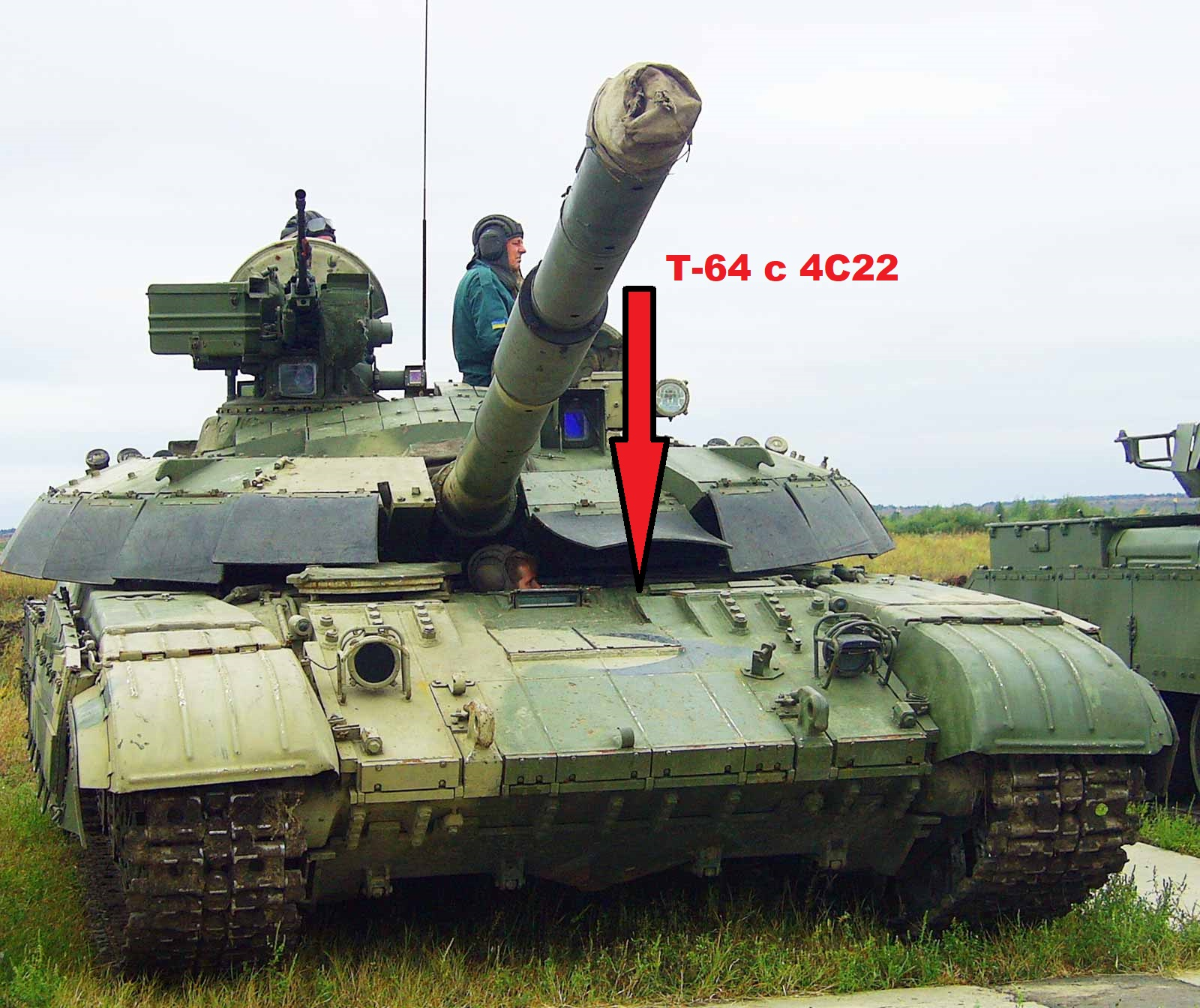

Вот такое ЭДЗ на ВЛД находится на БМ Булат. По виду ячеек ДЗ можно увидеть что это именно Нож
Объект 477А1 это НОТА, а Т-64У — Объект 447А1.
сделал ошибку, сейчас уточню и исправлю
вы буквально присылаете ИЭ на БМ Булат, что уже другая машина
«Булат», по словам Чобитка, — объект 447А1-1. То есть модернизированная версия Т-64У. А здесь четко указано 447А1. Также в ТО и ИЭ говорится о СУО данной машины, оно как раз соответствует Т-64У. Это прицел 1Г46 (у «Булата» — 1Г46М, это его весьма заметная особенность). Можно предположить, что в ТО говорится о более современном Т-64У, который прошел модернизацию до уровня «Булата», как минимум по защите.
«Булат», по словам Чобитка, — объект 447А1-1. То есть модернизированная версия Т-64У. А здесь четко указано 447А1.
Женя, ну нельзя же, с одной стороны, воспринимать сказанное настолько буквально и, с другой стороны, вольно трактовать сказанное.
По конструкторской документации 447АМ1 -- опытный образец с Контактом-5, а принятый на вооружение БМ "Булат" с "Ножом" -- 447АМ1-1.
Ты привел обложку инструкции на БМ "Булат". Это эксплуатационная документация, эксплуатантам нет необходимости знать полный индекс машины в КБ. Не надо обозначение инструкции "447АМ1 ИЭ" воспринимать буквально, там же, кроме этого, войсковое обозначение явным образом указано. Ну не посчитали разработчики эксплуатационной документации в обозначении ИЭ и ТО давать полный конструкторский индекс, это и не нужно.
сделал ошибку, сейчас уточню и исправлю
А по 64-кам есть список танков с фото? Тоже хотелось бы сделать обзор модификаций подробный, по годам.
