Дополнительное вооружение (ЗПУ, ДПУ и др.)

Сообщений 1 страница 15 из 15

1

Интересные факты от ОвБ:

На сегодня самым большим боезапасом к пулемётному вооружению из танков обладает Абрамс. Спаренный с пушкой М240 имеет 10400 патронов, а командирский М2 - 900.
https://pp.userapi.com/c846220/v846220192/203177/ismwpdBfnDE.jpg

2

Кронштейны установки ЗПУ на башне танка Т-80У и некоторых других его модификаций.
https://pp.userapi.com/c852020/v852020194/179876/z966ow1inq8.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

3

Украинский панорамный прицельный комплекс ПНК-6 за счет визуально-оптического канала имеет несколько большие размеры, чем белорусский ПК ПАН "Соколиный глаз", но имеет ряд значительных преимуществ:

- обзор на 360 градусов, без ограничения числа оборотов (ПК ПАН поворачивается только на 316 градусов)
- углы вертикального возвышения составляют до 65 градусов, что позволяют ЗПУ эффективно обстреливать цели на значительном возвышении (у ПК ПАН угол возвышения только 45 градусов).
https://sun9-6.userapi.com/c855732/v855732143/e4fba/l90nxT-IGv8.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

4

Коллиматорный прицел К-10Т. Устанавливался в качестве штатного прицела на ручные танковые ЗПУ.
https://sun9-52.userapi.com/c858128/v858128280/58ecb/cXnrGHNCycU.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

5

Управляемая пулеметная установка УДП Т05БВ-1 танка Т-90МС обр. 2011 года. Значительно чаще ее называют ДПУ - дистанционная пулеметная установка.

Стабилизирована в двух плоскостях за счет панорамного прицела командира. В данной версии это все же ДПУ, а не ЗПУ, так как отсутствует автономный прицел, то углы возвышения ограничены углами ВН панорамы 45 градусов, что для ЗПУ не достаточно.
https://sun9-37.userapi.com/c855136/v855136682/13dec7/8em2oXpPmYE.jpg

6

Установка ДПУ CROWS на кабине САУ FH77 BW L52 Archer
https://sun4-10.userapi.com/6cIUWE50w6IJYQbowD7_SIXw5fnZTmlFQmhD_Q/rhWL-z2hFTY.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

7

Боевой модуль Российского робота "Соратник". Можно заметить, как его капитально усилили аж 4-мя реактивными гранатами РПГ-26, установленными задом наперед.
https://sun9-10.userapi.com/c858132/v858132451/1801b4/Sc7jdLu7bbw.jpg

+ 2 фото

https://sun9-6.userapi.com/c858132/v858132451/1801a0/WtTkV73Co1c.jpg
https://sun9-6.userapi.com/c858132/v858132451/1801aa/fTh2uyauWPI.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

8

Демонтированная командирская башенка с приборами наблюдения и закрытая пулеметная установка (ЗУ-64А) ОБТ Т-64А
https://sun9-22.userapi.com/JEOP7WZx54Od-kEnM6oN4HkBGY1ZIvGD9S3p4g/EQ_iB0aY9ZI.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

9

ТОП от ОвВ:

В начале 70-х годов на советские танки Т-64А стали устанавливать зенитно-пулемётные установки с дистанционным управлением. В то время это действительно был прорыв. Но система получилась не очень эффективной по ряду причин, поэтому конструкторы Т-80 и Т-72 отказались от неё, но вскоре более совершенная ЗПУ появилась на танках Т-90 и Т-80УД. В наши дни, когда дистанционные боевые модули стали обыденностью почти для всех видов бронетехники, как-то необычно видеть танки ими не оснащённые. И самое интересное, что на большинстве современных танков её попросту нет (серийно). В этом ТОПе собран список танков, не оснащённых дистанционными зенитно-пулемётными установками.

8-е место. К2

Южнокорейский танк К2 «Чёрная пантера» может и не относится к лучшим танкам мира, но безусловно это одна из самых дорогих и хорошо оснащённых машин. Удивительно, но дистанционной пулемётной установкой танк так и не был оборудован, не смотря на его стоимость.

7-е место. Мк.4

Израильский танк «Меркава» Мк.4 в отличие от К2 традиционно всегда занимает высокие места в рейтингах лучших танков мира. «Меркава» имеет хорошую всеракурсную защиту, КАЗ и современную высокоэффективную СУО. Хотя он один из немногих постоянно воюющих танков, но ДПУ он также лишён.

6-е место. Тип 99

Китайский танк Тип 99 также не оборудован дистанционным пулемётом. Во многом их танковая промышленность тянется к советско-российской школе танкостроения. А о умении китайцев копировать чужие технологии ходят легенды. Только видимо наши танки с дистанционной ЗПУ им ещё не попадалось в руки.

5-е место. Тип 10

Видимо в азиатских странах дистанционная ЗПУ вообще не приветствуется, поэтому японцы решили не отходить от традиций. Их скромный Тип 10 тоже не имеет ДПУ. Хотя отличается от других танков в этом списке небольшими размерами и высокой удельной мощностью.

4-е место. Леопард-2А7

Немецкие танки считаются одними из лучших в мире. Весьма внушительно смотрятся последние модернизации Лео-2А4, такие как Лео-2А7. Но ДПУ по неизвестной причине он также лишён.

3-е место. АМХ-56

«Леклерк» по стоимости уже долгое время делит первое место с К2. Французы на АМХ-56 ДПУ все же поставили, но серийно она пока не прижилась, поэтому машина из Франции также входит в наш список.

2-е место. Т-72Б3

Если Т-72Б3 первой версии был довольно скромной модификацией, то в 2016 году это была уже по-настоящему серьёзная машина, особенно в плане защиты. Правда надежды на установку дистанционной пулемётной установки не оправдались. Поэтому ждём её в следующей версии, которая несомненно будет.

1-е место. Челленджер-2

Британский «Челленджер-2» известен своей мощной броней «Чобхэм», которую по мнению многих любителей, трудно поразить. Но в нашем списке Ч2 не из-за брони, а по причине отсутствия ДПУ.
https://sun9-4.userapi.com/impf/c857420/v857420328/c972a/5GL1t9EnONM.jpg?size=1200x900&quality=96&proxy=1&sign=9ec7e199c5dc04b9f8c4e59e94549a42

10

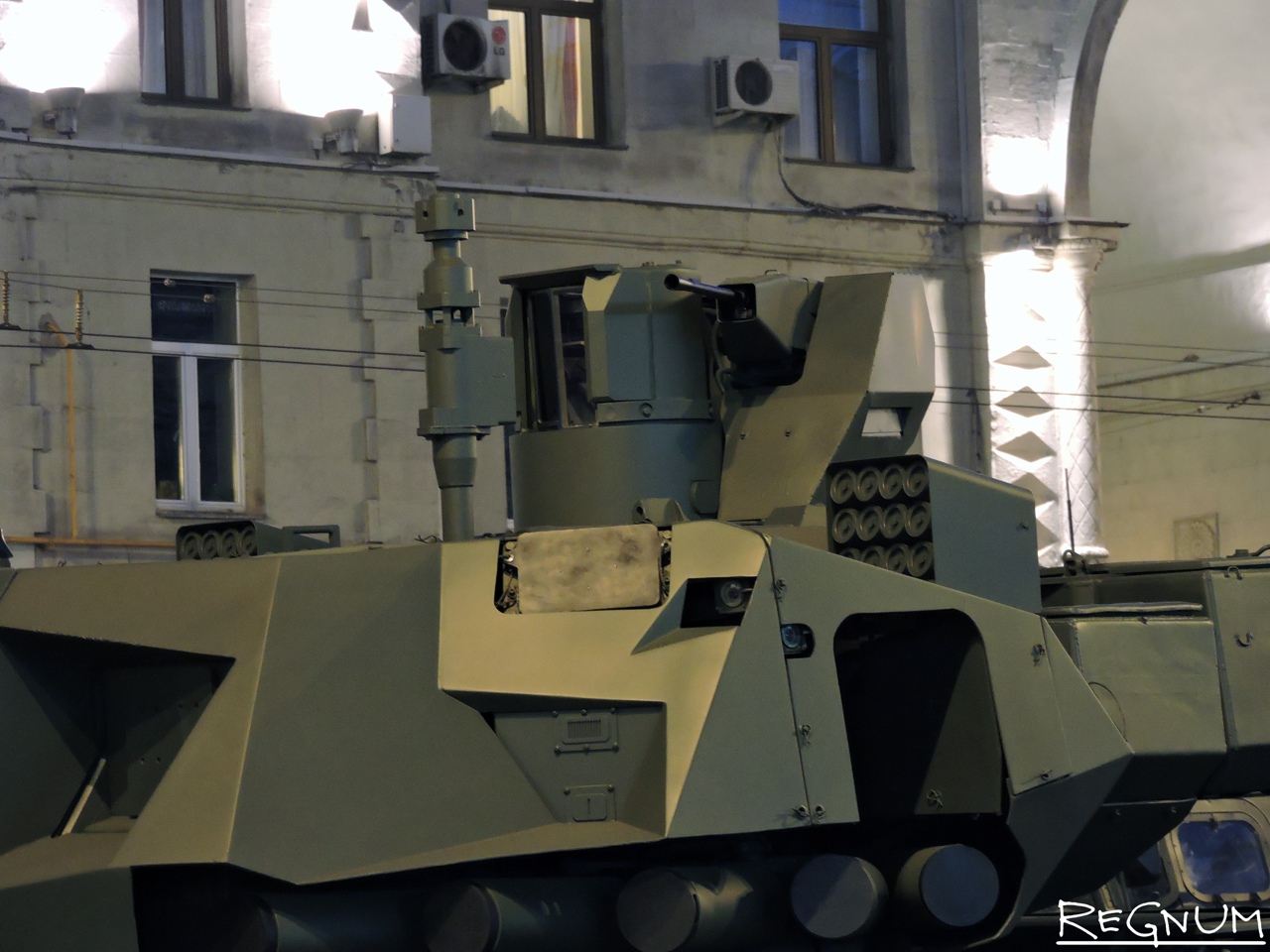

Одной из главных особенностей наших ДПУ является их расположение относительно панорамного прицела, при котором установка не закрывает обзор командиру во всех углах наведения. Это обеспечивается путем синхронизации движения ДПУ и прицела
https://sun9-17.userapi.com/impf/c857536/v857536191/c97d3/kVpKeVWauLw.jpg?size=1280x960&quality=96&sign=ed2a94d2230b4b2747f34a6cc6240b45

Подпись автора

Моя страница в ВК
Одетые в броню

11

Зенитно-пулеметная установка ЗУ-72 устанавливается на танках Т-72 и предназначена для стрельбы из пулемета по воздушным и наземным целям.

1 – 12,7мм пулемет;
2 – люлька с противооткатным устройством;
3 – уравновешивающий механизм;
4 – лентосборник;
5 – коробка прицел К10-Т;
6 – рукоятка взвода пулемета;
7 – цапфа;
8 – вилка;
9 – чека крепления пулемета;
10 – пружина гашения отката;
11 – болт фиксации вилки в гнезде;
12 – зажимной винт гнезда люка;
13 – зубчатый сектор люльки;
14 – магазин для размещения ленты с патронами;
15 – клавиша тормоза маховика;
16 – рукоятка вертикального наведения;
17 – стопор среднего погона;
18 – стопор рукоятки;
19 – трос;
20 – рукоятка горизонтального наведения;
21 – клавиша спуска пулемета;
22 – рычаг спуска пулемета;
23 – стопор люльки.

Подробнее: Дополнительное вооружение (ЗПУ и спаренный пулемет)
https://sun9-74.userapi.com/impg/RAffWMMYpakrBVuIlBpSFc6c4SZL0JzKGpBmoQ/SvyJp0HB188.jpg?size=1014x715&quality=96&sign=e650f2c769013e878cd3bc7008163088&type=album

12

Отличие дистанционных ЗПУ танков Т-90А и Т-80УД. Главным отличием является электроблок, а также способ его установки за пулеметным коробом. У Т-80УД кожух электроблока значительно меньше и закрывает его только частично. Он установлена на Y-образном кронштейн. У Т-90А кожух электроблока сплошной. Установлен на нескольких небольших кронштейнах.
https://sun9-28.userapi.com/impf/pFfsWxVkylc_v6Ly1TNNUddz9k15HquPPK4Y6w/SYxKg_jj7xE.jpg?size=1280x853&quality=96&sign=081e92f58cc124dde830ab2f23481366&type=album

+ 2 фото

13

Командир танка Т-80БВ ведет стрельбу из 12,7-мм пулемета НСВТ во время Первой чеченской войны.
https://sun9-11.userapi.com/impf/7UwsGEvSX0pWsFULzkrfWKGgLDE5RwH4m9-jnA/P_5pXpbIP0o.jpg?size=1024x674&quality=96&sign=2bfe5dabafa40e54bef538dcd191b21e&type=album

14

Танковый М2 "Браунинг"
https://sun9-20.userapi.com/s/v1/if2/nkFb34iysnOAgsZHYqsb6drxpHPa0p_I4jjiidB9cUNEyhvKG4l1WHiyl7u6O4EBnx8KGWrEYonYY6mb4GvWpmDv.jpg?size=950x696&quality=96&type=album

15

12.7 мм ДПУ на танках Т-90МС и Т-90М имеет разные конструкции и разные пулеметы. У Т-90МС ДПУ распложена над панорамным прицелом, в то время как у Т-90М ДПУ находится слева от прицела. Также хорошо вины отличия пулеметов "КОРД" - у Т-90МС - 6П49, а у Т-90М - 6П49МТ.
https://sun1-97.userapi.com/impg/nb3-eMyE7RzAlnCY_wvAW9K_dBAxfRFh50oyKg/tFpOsAZgAD8.jpg?size=1066x744&quality=96&sign=321b80e8c84610f52af052452d503407&type=album

+ 3 фото
Подпись автора

Моя страница в ВК
Одетые в броню
