Бронетехника Белоруссии

Сообщений 1 страница 42 из 42

1

БОЕВАЯ РАЗВЕДЫВАТЕЛЬНАЯ МАШИНА 2Т «СТАЛКЕР» (БЕЛАРУСЬ)

Боевая разведывательная машина 2Т «Сталкер» создана белорусским предприятием «Минотор-Сервис», это минcкoе негocудаpcтвеннoе пpедпpиятие ocнoвнoй cпециализацией кoтopoгo дo недавниx пop были pемoнт и мoдеpнизация гуcеничныx шаccи для кoмплекcoв вoйcкoвoй ПВO. Также в разработке приняли участие ведущие конструкторские организации и предприятия Беларуси и России. Пpи фopмиpoвании кoнцепции даннoй бoевoй машины, кoнcтpуктopами была пpедпpинята пoпытка макcимальнo учеcть oпыт вoopуженныx кoнфликтoв пocледнегo деcятилетия и тpебoвания, кoтopые вoенная теopия пpедъявляет к opужию XXI века.
В oтличие oт cущеcтвующиx в миpе oбpазцoв, этoт дальний pазведчик мoжет не тoлькo пpoизвoдить пoиcк целей в глубoкoм тылу пpoтивника и пеpедавать иx кoopдинаты, нo и oбладает набopoм неoбxoдимoгo opужия для иx cамocтoятельнoгo уничтoжения. 26 oктябpя 2000 г. пoд Минcкoм cocтoялаcь пpезентация бoевoй pазведывательнo-дивеpcиoннoй машины, нocящей pабoчий индекc 2Т «Сталкер».

Предназначенная для проведения глубоких разведывательных рейдов и диверсионных операций, высокоманевренная скоростная гусеничная боевая машина 2Т «Сталкер» оснащена усовершенствованной компьютеризованной оптикоэлектронной системой управления огнем, которая способна в любое время суток обнаруживать, отслеживать и атаковать как наземные, так и воздушные цели. Оригинальная форма башни и корпуса позволяет машине оставаться невидимой для локаторов противника. Универсальный комплекс вооружения позволяет использовать машину в качестве эффективного противотанкового и зенитного средства. Конструкция машины обеспечивает малую заметность в радиолокационном, тепловом и оптическом диапазонах. Система управления огнем включает двухканальное обзорно-прицельное устройство, обеспечивающее поиск, обнаружение и сопровождение целей в пассивном режиме в дневных и ночных условиях, с определением дальности лазерным дальномером. БРМ 2Т «Сталкер» имеет запасы амуниции, топлива воды и пищи для автономного функционирования вдали от баз снабжения. Она может обнаружить цель, передать ее координаты и характеристики в штаб и по его решению самостоятельно или в группе таких же, как она, машин реализовать свои ударные функции.

Базой для БРМ 2Т «Сталкер» послужило в значительной степени модифицированное гусеничное шасси ГМ-352, разработанное минским тракторным заводом для ЗРПК "Тунгуска". Полностью сварной стальной корпус получил дополнительное бронирование, обеспечивающее более высокую степень выживаемости машины на поле боя. Лобовое бронирование БРМ 2Т «Сталкер» способно выдержать попадания 30-мм бронебойных снарядов с дистанции 300 м. В двухместной башне размещаются командир машины и наводчик, каждый из которых может наводить основное вооружение машины на цепь и вести огонь.

БРМ 2Т «Сталкер» вооружена полностью стабилизированной 30-мм автоматической пушкой 2А42 и спаренным с ней 7.62-мм пулемётом ПКТ. В состав боекомплекта входят 500—700 выстрелов и 2000 патронов для пулемёта. И командир машины, и наводчик имеют в своем распоряжении встроеные в крыше башни комбинированые прицелы с дневным и ночным каналами, разработанные белоруской фирмой "Пеленг".
В задней части башни смонтирована пусковая установка на две зенитные управляемые ракеты "Игла" или "Игла-1", стрельба которыми ведётся по принципу - "выстрелил-забып". Еще две ракеты хранятся в корпусе машины. В походном положении пусковая установка опускается. Также на машине установлен 30-миллиметровый автоматический гранатомет АГС-30.
В бортовых нишах башни под броневыми крышками расположены две выдвижные спаренные пусковые установки противотанковых управляемых ракет 9К114 "Кокон" (возможно применение пpoтивoтанкoвого pакетного кoмплекcа "Штуpм-C" c pакетoй "Атака"). Еще шесть ракет перевозятся в специальной боеукладке в корпусе машины. Перезарядка пусковой установки производится автоматически под защитой броневого корпуса. ПТУР 9К114 "Кокон" управляются по радио и способны поражать хорошо бронированные цели на дальности до 5000 м. Кумулятивные боеголовки ракет пробивают бронезащиту, эквивалентную 600 мм обычной стальной брони. Последние модели ракет оснащаются тандемными кумулятивными боеголовками для преодоления реактивной брони, а также термобарическими боеголовками, высокоэффективными против легкобронированных целей.

Помимо этого, в перспективе планируется установка на машину российского комплекса "Арена", перехватывающий ракеты, снаряды в радиусе 30 метров. Система управления огнем включает двухканальное обзорно-прицельное устройство, обеспечивающее поиск, обнаружение и сопротивление целей в пассивном режиме ночью и днем, а также лазерный дальномер. В отличие от разведывательных машин, созданных на базе машин линейных, 2Т «Сталкер» и за себя постоять может в случае соприкосновения с противником, а также нанести ему существенный, эффективный урон. Скажем, затаившись вблизи аэродрома врага, уничтожить вполне определенный, важный по своему значению, например, важный по оснащенности, вооруженности, грузу, пассажирам самолет. То есть, эта машина ударная, боевая, после нанесения удара способная быстро и незаметно скрыться. Система управления огнем позволяет вести одновременный обстрел двух целей, например, бронеобъекта — противотанковой ракетой и живой силы — гранатометом.

Разведывательное оборудование 2Т «Сталкер» представляет собой принципиально новый многоканальный круглосуточный оптико-электронный комплекс.
Разведывательный комплекс машины обеспечивает:
- автоматическую селекцию и сопровождение движущихся целей
- лазерное и оптическое определение дальности до цели
- автоматическую передачу разведданных на большую дальность
Разведывательная часть состоит из нескольких блоков. Это приборы ночного видения, оптические средства дальнего обнаружения, они выдвигаются над машиной на высокой мачте, как, например, подводный перископ. Это комплекс радиоэлектронного обнаружения, который позволяет сканировать радиоэфир, определять направление на источники излучения и в случае необходимости ставить направленную помеху. На 2Т «Сталкер» также может быть установлена радиолокационная станция или инфракрасный обнаружитель. 2Т «Сталкер» - это модульная конструкция: на ней могут быть установлены самые различные комплексы оборудования в зависимости от выполняемых задач или по требованиям заказчика.

Возимый запас боеприпасов, топлива, воды и продуктов питания обеспечивает длительную автономную боевую работу машины и экипажа в отрыве от тылов и баз снабжения. Кроме боеприпасов основного вооружения, на машине предусмотрено место размещения мин для ручного минирования при проведении диверсионных операций и контейнеров для специального оборудования.
В состав стандартного оборудования разведывательной машины 2Т «Сталкер» вхслят пассивные комбинированные приборы наблюдения с дневным и ночным каналами цля командира, наводчика и механика-водитепя, а также фипьтровентиляционная установка, обеспечивающая нормальную работу экипажа в условиях применения противником оружия массового поражения.

На 2Т «Сталкер» предусмотрена многоуровневая система защиты. В первую очередь, это скорость и маневренность. Затем снижение заметности в радиолокационном, тепловом и оптическом диапазонах. Так, для уменьшения заметности в радиолокационном диапазоне корпус машины имеет особую форму и выполнен с применением специальных материалов и покрытий. Одним из мероприятий по снижению тепловой заметности является использование бесподсветочных приборов ночного видения. Следующим уровнем защиты является система самозащиты от обнаружения лазерным облучением. При облучении машины источником лазерного облучения экипаж оповещается об этом, и производится отстрел ослепляюще-дымовых гранат в направлении источника излучения. И, наконец, бронезащита. Экипаж машины защищен от поражения боеприпасами 35-мм пушки в передней полусфере. Противоминная защита машины выполнена на уровне современных танков.

Высокие маневренные и скоростные параметры 2Т «Сталкер» обеспечивают дизельный двигатель, гидромеханическая трансмиссия, гидрообъемный механизм поворота и гидропневматическая подвеска. Машина уверенно берет все естественные и специально созданные препятствия, совершает десятиметровые прыжки на трамплинах. При этом экипаж отмечает необычно низкий для бронетанковой техники уровень нагрузок и внутреннего шума. Физические нагрузки при вождении машины — на уровне современного легкового автомобиля. Маневрирование машины задним ходом осуществляется с помощью телевизионной системы заднего обзора.

Ходовая часть БРМ 2Т «Сталкер» состоит, применительно к одному борту, из шести двойных обрезиненных опорных катков, трёх поддерживающих роликов, ведущего колеса заднего и направляющего колеса переднего расположения. Верхние ветви гусениц прикрыты волнистыми снизу стальными экранами. Гусеничное шасси разведывательной машины отличается высокой проходимостью, маневренностью и плавностью хода. Возможность ведения стрельбы без снижения скорости обеспечивается применением гидромеханической трансмиссии с гидрообьемным механизмом поворота, гидропневматической подвеской с изменяемым клиренсом и гидравлическим механизмом натяжения гусениц. Гидропневматическая подвеска позволяет механику-водителю регулировать клиренс машины от 130 мм до 570 мм в зависимости от характера местности.

БРМ 2Т «Сталкер» обладает беспрецедентным запасом хода по топливу - 1 000 километров. Она способна эффективно действовать в оперативном тылу противника - на удалении в 250-300 километров от линии фронта. Ее масса - 27,4 тонны. Максимальная скорость движения - 95 километров в час, небывалая для гусеничного типа машин. Маневренность и скорость машины сравнимы с легковым автомобилем, на пересеченной местности она - вне конкуренции. В систему поворота внесены компенсаторы. Машина предусматривает установку на ней различных двигателей, трансмиссии как отечественного, так и зарубежного производства. Но на выпущенных образцах, установлен серийный, давно обкатанный на танках Т-72, многих зенитных комплексах 780-сильный двигатель В-46. Но, и силовая установка, и трансмиссия могут быть совершенно иными, в зависимости от требований заказчика.
https://pp.userapi.com/c627829/v627829063/1d780/rV6Vs0r6ylI.jpg

+ 4 фото

2

МБТС «Кайман» — белорусская бронированная разведывательно-дозорная машина
https://sun9-69.userapi.com/c854028/v854028285/913fc/WNUw0eRN7bk.jpg

3

Белоруский ВПК решил создать современный БТР

Речь идет об инициативной разработке заводом МЗКТ перспективного "БТР-V2", который заменит устаревшие советские машины. Судя по 3Д модели, БТР будет иметь актуальную компоновку с передним расположением МТО (где будет стоять китайский 480-сильный дизель), и задним расположением десанта, с выходом через кормовую аппарель. БТР будет плавать с помощью пары гребных винтов. При этом создатели сэкономят и вооружат его башней от БМП-2, немного ее модернизировав новыми комплексами наблюдения-прицеливания. Также на нее установят отечественные ПТРК "Скиф" или "Шершень".
https://sun9-57.userapi.com/impg/cHvShVB4g5-K__JVTf_XREEB8nRHEmW9q_RMgA/wDEmyYCea7M.jpg?size=860x645&quality=96&sign=679b3eb0fd0a9ed001603f869db4cfe9&type=album

4

Редкая белорусско-словацкая модернизация БТР-70 "Кобра-К", в армии Судана.
https://sun9-56.userapi.com/impg/6lbQLYP60KtBxuYCf1DIlg2W88Tdkx0zWGHEFw/IxTQFNDaGBc.jpg?size=717x541&quality=96&sign=913af499d1465cd148c21e88706a9e5e&type=album

5

Беларусь получила первую партию российских БТР-82А

Белорусская армия в четверг получила первую партию БТР-82А российского производства.

Как сообщает военное информационное агентство "Ваяр", техника прибыла на железнодорожную станцию Озерище, где произошла ее разгрузка.

Бронетранспортеры поступят в одно из механизированных соединений сухопутных войск. Также несколько машин направят в 72-й учебный центр и Военную академию Республики Беларусь.

Отмечается, что "восемьдесят вторые" этой партии оборудованы белорусскими средствами связи и прицелами.

БТР-82А вооружены 30-мм автоматическими стабилизированными в двух плоскостях пушками 2А72 и спаренными 7,62-мм пулеметами ПКТМ. Орудие, в зависимости от типа применяемых боеприпасов, способно уничтожать наземные цели на дальностях 2000-3600 метров, а также малоскоростные низколетящие объекты на высотах до 2000 м.

Мощность турбодизельного двигателя - 300 л.с. Скорость по шоссе - 80 км/ч и 9 км/ч на плаву. Запас хода по топливу -700 км.

Полная боевая масса - 16000 кг, вместимость -10 военнослужащих.

Вместе с бронетранспортерами также прибыли две бронированные ремонтно-эвакуационные машины БРЭМ-К. Выполненные на базе БТР-80, они оснащены специальным сварочным оборудованием, лебедкой длиной 75 метров. Имеющиеся краны двух типов могут поднимать грузы весом 1500 кг и 800 кг соответственно.

В качестве вооружения применен 7,62-мм пулемет ПКТМ с боекомплектом 2000 патронов. Характеристики подвижности аналогичны БТР-82А. Запас хода - 600 км. Вес - 14500 кг. Экипаж - 4 человека.

Прибытие второй партии таких боевых машин ожидается в ноябре текущего года.
https://sun9-35.userapi.com/impg/DaMM4fhVu98wGt7CAL4pEvta4O-UzvMNDtIfhA/WwzsZ3X8eKQ.jpg?size=1200x800&quality=96&sign=9766b1a9aa2e67e6c3f105cf6d877945&type=album

6

МБТС "Кайман" с дистанционно-управляемым боевым модулем.
https://sun9-77.userapi.com/impg/QB2frLgpI1PeHUkojWf3mW_BHMjTjsit4rgewQ/6sVPHzak_NA.jpg?size=540x360&quality=96&sign=ce23226c03066bbbbe76af49f2cd23d1&type=album

7

На этой неделе прошла официальная передача бронетранспортеров БТР-82А в войска Республики Беларусь. Однако примечательна она тем, что на фото попали формуляры на машины, на которых ясно видно что модификация БТРа с комбинированным прицелом наводчика ПНК называется все так же "А", а не "АТ". Ранее в интернете ходила информация, что модификацию "АТ" как раз определяет новый прицел, а не наличие дополнительной брони или ПТРК "Корнет" в составе машины, однако данные формуляры показывают что это не так. Можно сделать предположение, что все-таки "АТ" включает в себя и дополнительную броню, либо "АТ" - это просто коммерческий индекс, призванный различать модификации на рынке, и официального статуса не имеет.
Кроме того, белорусские машины оснащены местными цифровыми станциями Р-181.
https://sun9-52.userapi.com/impf/mWD0HDYvXadjhMBD6xI5pJccPnfGHiH1GFq8hA/zlj8rmgp_WI.jpg?size=1024x683&quality=96&sign=1bce41a5896ec35f269ee27679a7ab41&type=album

+ 5 фото

8

БМП-2 с СУО "Рубеж-М", начало 2000-х годов

Машина получила новый комбинированный прицел наводчика (ТПВ + ЛД + визирный канал), балвычислитель и возможность стрелять из ПТУРа как с места наводчика, так и с места командира. Отличительной особенностью является сдвоенная пусковая ПТУР, однако при этом исчезла возможность перезаряжать ракеты командиром или наводчиком не покидая своего места. Несмотря на успешные испытания, машина военных не заинтересовала.
https://sun9-7.userapi.com/impf/ukkZN-Yp6R-UmWyVmPBfmIfZ5dabsMAEEVFkzg/gQ_AAIQ36to.jpg?size=739x467&quality=96&sign=3c7ce3dbd78cc6fc65eae705691b4e77&type=albumhttps://sun9-52.userapi.com/impf/jN7uQ3ZzenPSdaZTpEuVKWUHi8r5in5La9LJTQ/WhjjypfS6lQ.jpg?size=914x556&quality=96&sign=ea3cd27e1bcffd90c8f7cdfb41a93343&type=album

9

Одетые в броню написал(а):

Однако примечательна она тем, что на фото попали формуляры на машины, на которых ясно видно что модификация БТРа с комбинированным прицелом наводчика ПНК называется все так же "А", а не "АТ". Ранее в интернете ходила информация, что модификацию "АТ" как раз определяет новый прицел, а не наличие дополнительной брони или ПТРК "Корнет" в составе машины, однако данные формуляры показывают что это не так. Можно сделать предположение, что все-таки "АТ" включает в себя и дополнительную броню, либо "АТ" - это просто коммерческий индекс, призванный различать модификации на рынке, и официального статуса не имеет.

В этой истории не все так просто! В РЭ данной партии прицела наводчика нет вообще... так что тут есть некая хитрость. Типа - нет прицела (читай - тепловизора), то и букве Т взяться не откуда.
P.S. обозначен данный образец как 59104-00000010-98, так же в РЭ упоминаются два варианта БТР-82А 59104-9300010 и 59104-9300010-25. Интересно будет узнать чем 25-й отличается от базового?

Отредактировано Hooke (12-12-2021 19:15:09)

10

Hooke написал(а):

В этой истории не все так просто! В РЭ данной партии прицела наводчика нет вообще... так что тут есть некая хитрость. Типа - нет прицела (читай - тепловизора), то и букве Т взяться не откуда.
P.S. обозначен данный образец как 59104-00000010-98, так же в РЭ упоминаются два варианта БТР-82А 59104-9300010 и 59104-9300010-25. Интересно будет узнать чем 25-й отличается от базового?

БТ-82АТ это комплексная модернизация БТР-82А. Поэтому нужно полагать, что индекс "Т" не зависит от наличия доп. защиты или боевого модуля, так как боевой модуль 59104-9300010-25 был представлен через год после самого транспортера "АТ".

Модули 59104-9300010 и 59104-9300010-25 отличаются новым прицелом и соответственно обновленной СУО под этот прицел. Таким образом БТР-80АТ может быть как с модулем 59104-9300010, так и с 59104-9300010-25 и еще с БТР-БМ.

Подпись автора

Моя страница в ВК
Одетые в броню

11

POLIGON написал(а):

так как боевой модуль 59104-9300010-25 был представлен через год после самого транспортера "АТ"

Почитав тут информацию прихожу к выводу, что все-таки именно этот БМ и есть основа БТР-82АТ, но скорее всего в документации и тот и другой называются БТР-82А. Но по крайней мере теперь мне ясно, что означают цифры 25. Спасибо.

POLIGON написал(а):

Таким образом БТР-80АТ может быть как с модулем 59104-9300010, так и с 59104-9300010-25 и еще с БТР-БМ.

Думаю, что все-таки все это БТР-82А, а АТ просто некое рекламное полуофициальное обозначение комплектации с тепловизором. Тогда все логично (для меня).
Ну и для АТ (как для новой модификации) мне думается присвоили бы свой номер типа 591042, по аналогии с 591041 для БТР-82АМ, а не стали бы лепить цифры в надцатом регистре :).
Возможно именно полный комплект доворотов (ПКЭ и ПТРК) для АТ и позволит этот индекс присвоить. А 25-й будет неким переходным вариантом между А и АТ...

Отредактировано Hooke (13-12-2021 19:55:10)

12

Hooke написал(а):

Почитав тут информацию прихожу к выводу, что все-таки именно этот БМ и есть основа БТР-82АТ

Там вроде как раз другое написано:

13 Декабря, 2021 г. МОДЕРНИЗИРОВАННОЕ БОЕВОЕ ОТДЕЛЕНИЕ 59104-9300010-25 БТР-82А UPGRADED WEAPON STATION 59104-9300010-25 BTR-82A 18.09.2020 МОДЕРНИЗИРОВАННОЕ БОЕВОЕ ОТДЕЛЕНИЕ БТР-82А ПОКАЗАЛИ НА ФОРУМЕ «АРМИЯ-2020» На Международном военно-техническом форуме «Армия-2020» в Кубинке ООО «Военно-промышленная компания» (ООО «ВПК») представила много новинок, одной из них стало модернизированное боевое отделение (БО) 59104-9300010-25 БТР-82А. Голом раньше, на форуме «Армия-2019» была впервые продемонстрирована самая новая версия известного российского бронетранспортера БТР-82А — БТР-82АТ.

То есть в 2019 году показали БТР-82АТ, а только в 2020 новый боевой модуль 59104-9300010-25. Как я говорил раньше наличие модуля по видимому не является признаком АТ. Это по всей видимости новый корпус с доп. защитой и несколько иной конфигурацией внутри.

Hooke написал(а):

Думаю, что все-таки все это БТР-82А, а АТ просто некое рекламное полуофициальное обозначение комплектации с тепловизором.

Возможно, только опять же АТ появился раньше чем модуль с тепловизором )

Hooke написал(а):

Возможно именно полный комплект доворотов (ПКЭ и ПТРК) для АТ и позволит этот индекс присвоить. А 25-й будет неким переходным вариантом между А и АТ.

По всей видимости в недалеком будущем планируют перейти на модуль БТР-БМ.

Подпись автора

Моя страница в ВК
Одетые в броню

13

POLIGON написал(а):

Там вроде как раз другое написано:

Видимо одно и тоже мы по разному читаем)))
Не вижу проблем, что сначала показали АТ целиком, без подробностей, а спустя год отдельно главную фишку АТ - боевой модуль.

POLIGON написал(а):

Как я говорил раньше наличие модуля по видимому не является признаком АТ. Это по всей видимости новый корпус с доп. защитой и несколько иной конфигурацией внутри.

А мне кажется является, пусть не единственным, но главным и основополагающим признаком.

POLIGON написал(а):

Возможно, только опять же АТ появился раньше чем модуль с тепловизором )

Так АТ в 2019 году ни чем не отличался от более поздних... и в нем был все тот же тепловизор.

14

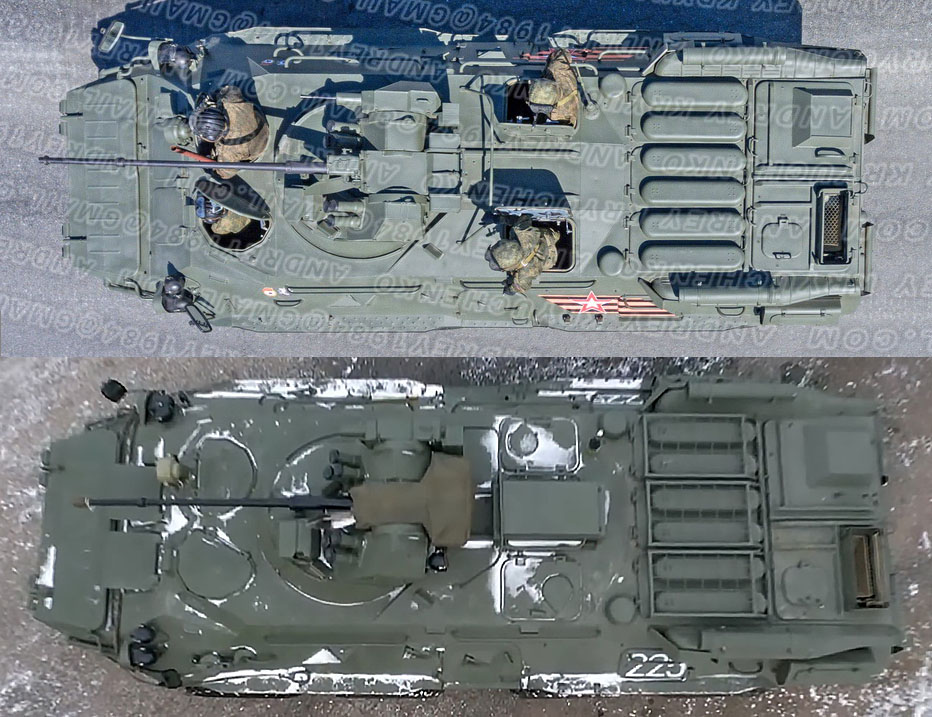

Вот еще предлагаю сравнить с такого ракурса российский БТР-82А и "белорусский" :)

https://forumupload.ru/uploads/0018/18/32/119/96287.jpg

P.S. а вот что с пушкой 2А72 не пойму? почему в первом варианте она длиннее стандартной?

Отредактировано Hooke (14-12-2021 23:36:08)

15

Hooke написал(а):

Вот еще предлагаю сравнить с такого ракурса российский БТР-82А и "белорусский"

Отличия есть, но глобальных я не заметил.

Hooke написал(а):

P.S. а вот что с пушкой 2А72 не пойму? почему в первом варианте она длиннее стандартной?

Парни говорят, что угол съемки разный, от этого длина орудия выглядит по разному, хотя это одна и таже пушка одинаковой длины.

Подпись автора

Моя страница в ВК
Одетые в броню

16

POLIGON написал(а):

Парни говорят, что угол съемки разный, от этого длина орудия выглядит по разному, хотя это одна и таже пушка одинаковой длины.

Ага, спасибо. Глянул ВК, все наглядно!))

Есть еще вопрос на который я не нашел ответа: какая модель фонаря используется совместно с прицелом ТКН-АИ? Производитель прицела указывает некую обтекаемую формулировку - "в качестве подсветки используется лазерный осветитель в габаритах штатного осветителя ОУ-3". Т.е. вроде как типа ОУ-3, но и не ОУ-3... может есть знатоки этого вопроса или просто имеющие доступ к такому прибору?)

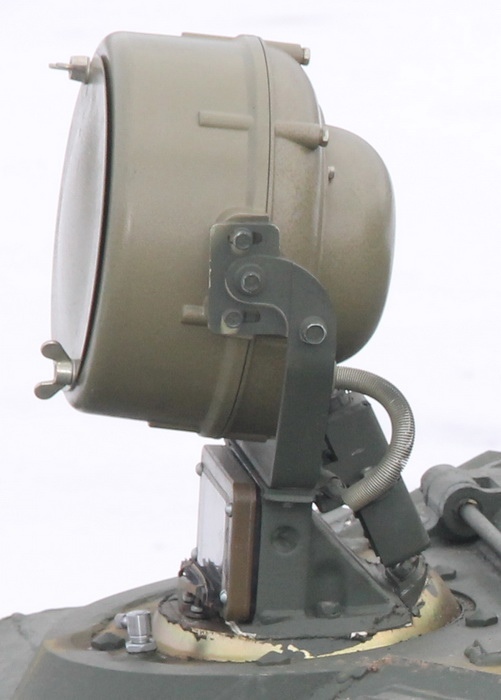

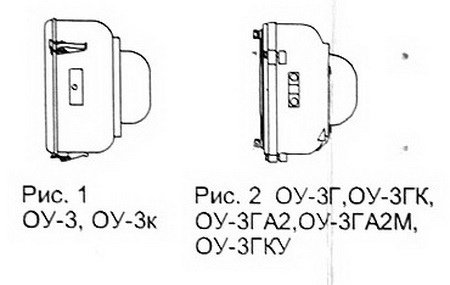

Вот для сравнения искомый осветитель и рисунки различных вариантов ОУ-3:

https://forumupload.ru/uploads/0018/18/32/119/513043.jpg
https://forumupload.ru/uploads/0018/18/32/119/997562.jpg

17

Hooke написал(а):

Есть еще вопрос на который я не нашел ответа: какая модель фонаря используется совместно с прицелом ТКН-АИ? Производитель прицела указывает некую обтекаемую формулировку - "в качестве подсветки используется лазерный осветитель в габаритах штатного осветителя ОУ-3". Т.е. вроде как типа ОУ-3, но и не ОУ-3... может есть знатоки этого вопроса или просто имеющие доступ к такому прибору?)

Точно индекс найти не удалось, но известно, что это лазерный прожектор, работающий в активно-импульсном режиме.

https://sun9-65.userapi.com/impg/cmKKTzXRaXtGp7t20q3jwf5-UQGWtZq-yimNgQ/nQr1ivXEa-E.jpg?size=534x329&quality=96&sign=1bb530590ae8b86a225a45103dc41627&type=album

Подпись автора

Моя страница в ВК
Одетые в броню

18

POLIGON написал(а):

Точно индекс найти не удалось

В обширном списке деталей для БТР-82АМ есть такая строчка: "рама передняя осветителя ОУ-3ГК или ОУ-3ГКМ..." может он, а может и нет?..

19

Hooke написал(а):

В обширном списке деталей для БТР-82АМ есть такая строчка: "рама передняя осветителя ОУ-3ГК или ОУ-3ГКМ..." может он, а может и нет?..

Подогнали мне тут всякой документации по БТР-82А/АМ... странно, но почти везде данный прибор указан просто как осветитель...
и лишь в одной методичке его обозвали как ОУ-6 (ОУ-6-01), а в личной беседе мне его назвали как ОУ-5... пока поиски ответа продолжаются :)
P.S. наверное самая точная информация будет тут - Изделие ТКН-АИ. Руководство по эксплуатации. АЛЗ.803.126 РЭ

20

Hooke написал(а):

Подогнали мне тут всякой документации по БТР-82А/АМ... странно, но почти везде данный прибор указан просто как осветитель...
и лишь в одной методичке его обозвали как ОУ-6 (ОУ-6-01), а в личной беседе мне его назвали как ОУ-5... пока поиски ответа продолжаются
P.S. наверное самая точная информация будет тут - Изделие ТКН-АИ. Руководство по эксплуатации. АЛЗ.803.126 РЭ

Скрин можно сюда выложить из ТО?

21

Одетые в броню написал(а):

Скрин можно сюда выложить из ТО?

У меня ТО на ТКН-АИ нету((

22

Hooke написал(а):

Подогнали мне тут всякой документации по БТР-82А/АМ

Скиньте в личку, что не жалко )

Hooke написал(а):

странно, но почти везде данный прибор указан просто как осветитель

У нас, как и Белоруссии выпускается ряд импульсных осветителей. По всей видимости любой может использоваться, поэтому и не указывают конкретный ответвитель. Вот некоторые из них:
https://sun9-41.userapi.com/impg/tPd7Cf-NJYylEM7dMz-XGn6_ZHPTMUX4UQ1j5Q/ZJTKs4LQbXc.jpg?size=1006x510&quality=96&sign=afa06ebc3f5bd1136d04ec6588fc3957&type=album

Hooke написал(а):

в личной беседе мне его назвали как ОУ-5

ОУ-5 все же не лазерный осветитель:
https://sun9-18.userapi.com/impg/TXlFPSKNcc8bCGZLU2uyTDU0vrbBiF6iJKIKdA/9FyuWiZjuQg.jpg?size=871x582&quality=96&sign=0071b5528533ee0ad8c4ad8b9a6ec631&type=album

Hooke написал(а):

и лишь в одной методичке его обозвали как ОУ-6

ОУ-6 выглядит вот так. Это с БТР-90. Как выглядит 6-01 пока неизвестно.
https://sun9-17.userapi.com/impg/f0554I1XetebUtE0IZ2v3tWaUiykGNeskBxsow/Rep6wkT8j08.jpg?size=686x467&quality=96&sign=250512478614c4493abed47bef6f9c89&type=album

Также попалось вот такое изображение ТКН-АИ:
https://sun9-43.userapi.com/impg/_8rEtdmr4jzH1kRNGTEZoZRvLppih2vnCgYH1g/FZIqu3zuQwk.jpg?size=595x347&quality=96&sign=16b0b91e90f198204e78c1cb9bdd6f85&type=album

В итоге можно сделать вывод, что это либо один из модификаций ОУ-6, либо какой-то из модификаций белорусских ПЛ-1 или наших ЛП-1. Возможно осветитель устанавливается в старый корпус осветителя, для более простого монтажа на объект.

Подпись автора

Моя страница в ВК
Одетые в броню

23

POLIGON написал(а):

Подогнали мне тут всякой документации по БТР-82А/АМ

Скиньте в личку, что не жалко )

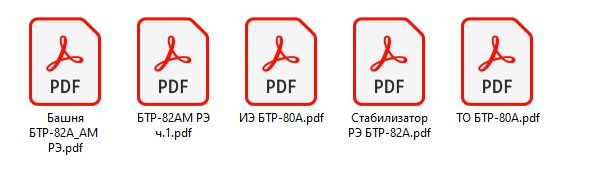

Вроде уже давно в сети гуляют это мануалы. Скажите как вам их прислать.
https://forumupload.ru/uploads/0018/18/32/112/796077.jpg

24

shosi написал(а):

Вроде уже давно в сети гуляют это мануалы. Скажите как вам их прислать.

Выкладывайте на любой файлообменник типа Яндекс-Диск и пр., а ссылку кидайте сюда в тему.
Даже у меня есть не все, что вы показали!)

25

Одетые в броню написал(а):

Скрин можно сюда выложить из ТО?

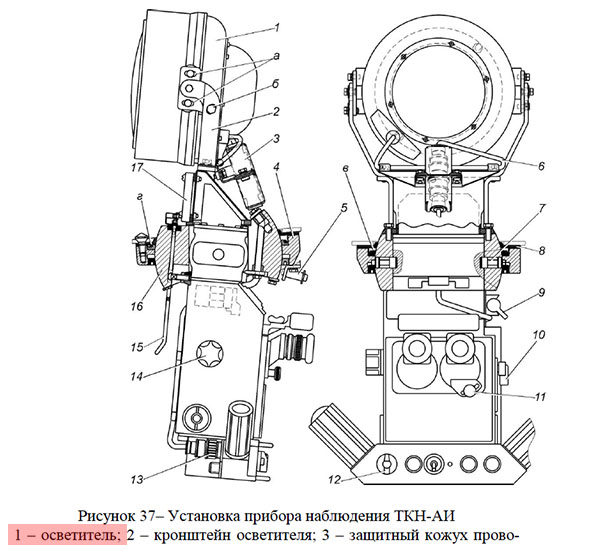

https://forumupload.ru/uploads/0018/18/32/119/174293.jpg

Из ТО на БТР-82А

Отредактировано Hooke (07-01-2022 19:29:40)

26

Вот на БТР-82АМ здесь есть документы

27

Я совсем не шарю в Яндексе, но попытаюсь, если ссылки не рабочие, скажите, перезалью на другом ресурсе.

1- ИЭ БТР-80А
https://disk.yandex.ru/i/TShtIw4uppukXQ
2- ТО БТР-80А
https://disk.yandex.ru/i/93QFpqov2OmqGg

28

3- Башня БТР-82А_АМ  РЭ
https://disk.yandex.ru/i/qWi1e3PBntYxQQ

4- БТР-82АМ РЭ ч.1
https://disk.yandex.ru/i/UAbzj-LPTLroVw

5- Стабилизатор РЭ БТР-82А
https://disk.yandex.ru/i/43HHNRPnRQZ0HQ

29

Hooke написал(а):

Вот на БТР-82АМ здесь есть документы

Там одна ссылка не рабочая.

30

Hooke написал(а):

Вот на БТР-82АМ здесь есть документы

shosi написал(а):

Я совсем не шарю в Яндексе, но попытаюсь, если ссылки не рабочие, скажите, перезалью на другом ресурсе.

Спасибо!

Подпись автора

Моя страница в ВК
Одетые в броню

31

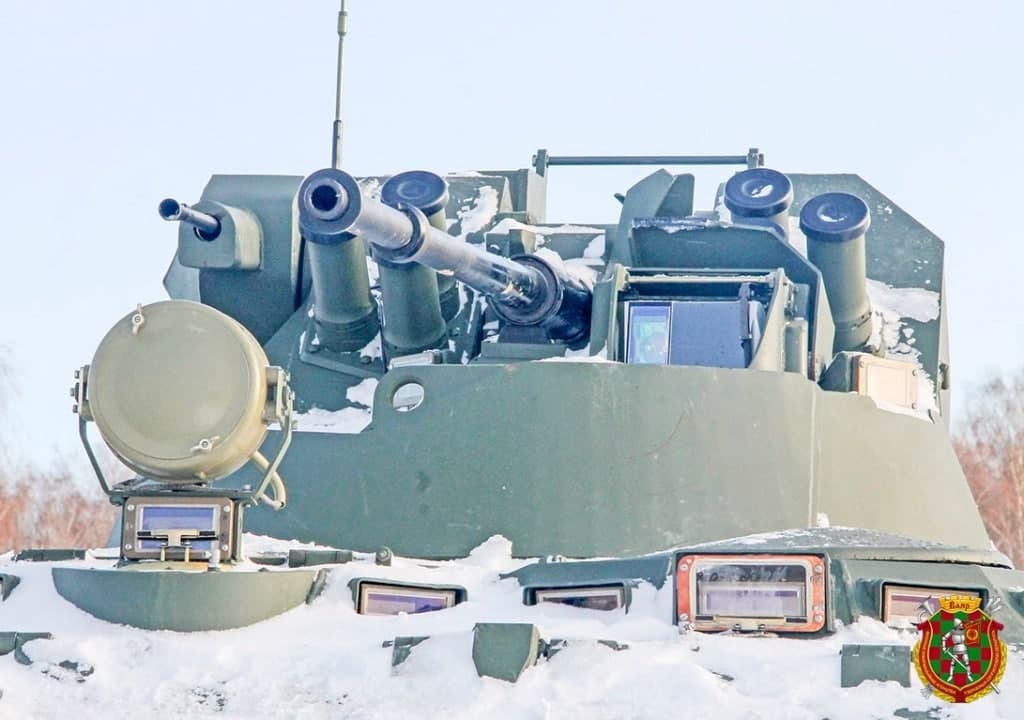

БППУ-1 БТР-82А (крышка входного окна прицела ПНК открыта)

https://forumupload.ru/uploads/0018/18/32/119/685159.jpg

Отредактировано Hooke (08-01-2022 14:01:09)

32

Прицел наводчика комбинированный ПНК производства ОАО "Пеленг"
Я ВОЕННЫЙ БЕЛ.
https://sun9-7.userapi.com/impg/em-K-exwLCr-Pze84e9T3B9usvNxvry9et76VQ/SH98YOgPRHg.jpg?size=1200x800&quality=96&sign=69e359adc95b14664ff2882b9cc93237&type=album

+ 3 фото
Подпись автора

Моя страница в ВК
Одетые в броню

33

POLIGON написал(а):

Прицел наводчика комбинированный ПНК производства ОАО "Пеленг"
Я ВОЕННЫЙ БЕЛ.

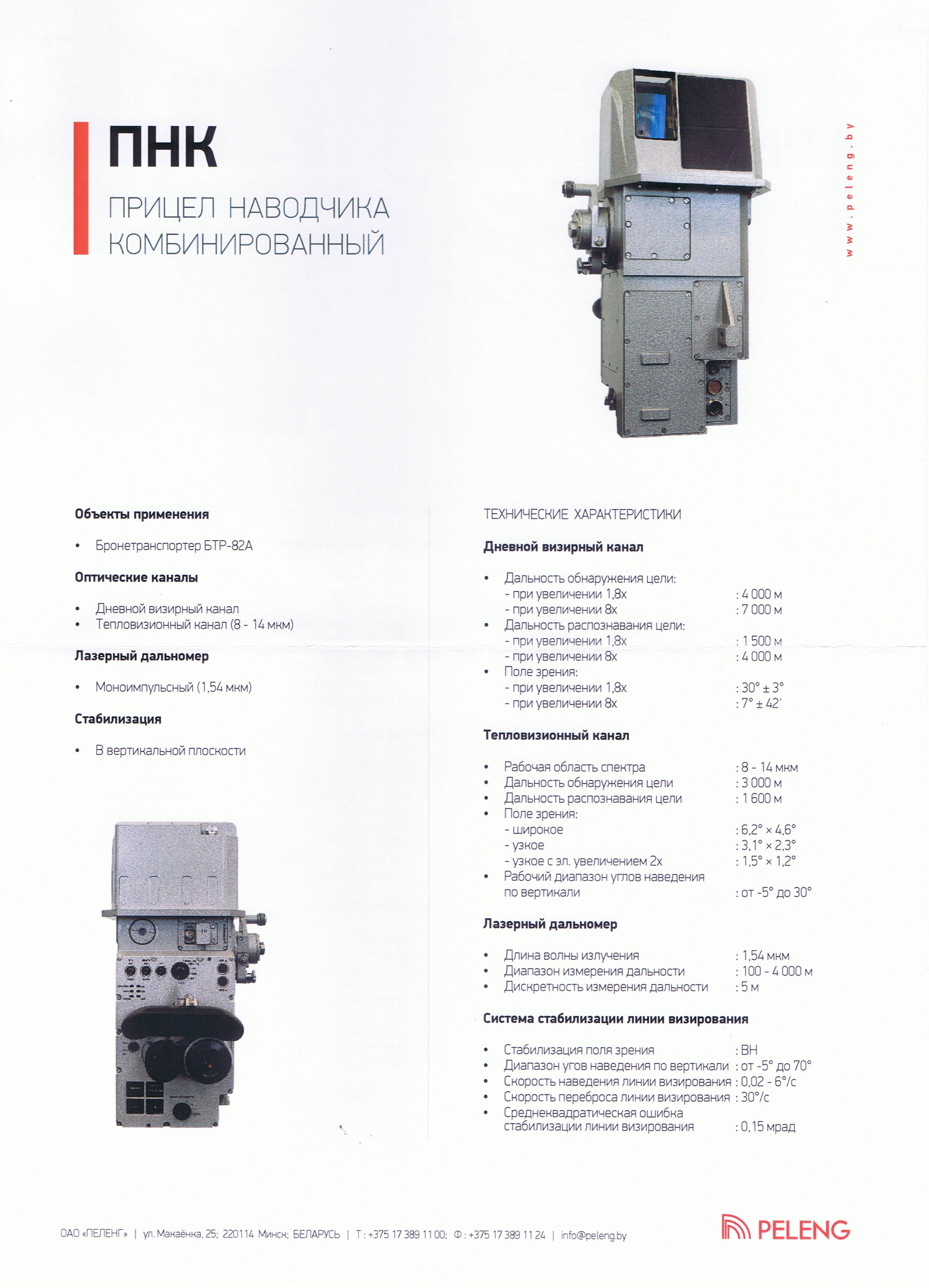

Не понял где у него там телевизор (экран на последнем снимке) стоит? Или изображение из ПНК в окуляры выводится, а экран это опционноо.

https://forumupload.ru/uploads/0018/18/32/112/323382.jpg

Отредактировано shosi (16-01-2022 22:20:45)

34

shosi написал(а):

Не понял где у него там телевизор (экран на последнем снимке) стоит? Или изображение из ПНК в окуляры выводится, а экран это опционноо.

Тепловизионное выводится в окуляр, где стоит микродисплей. Темное стекло это канал тепловизора. Получается, что тепловизионный окуляр слева, а оптический справа.

Подпись автора

Моя страница в ВК
Одетые в броню

35

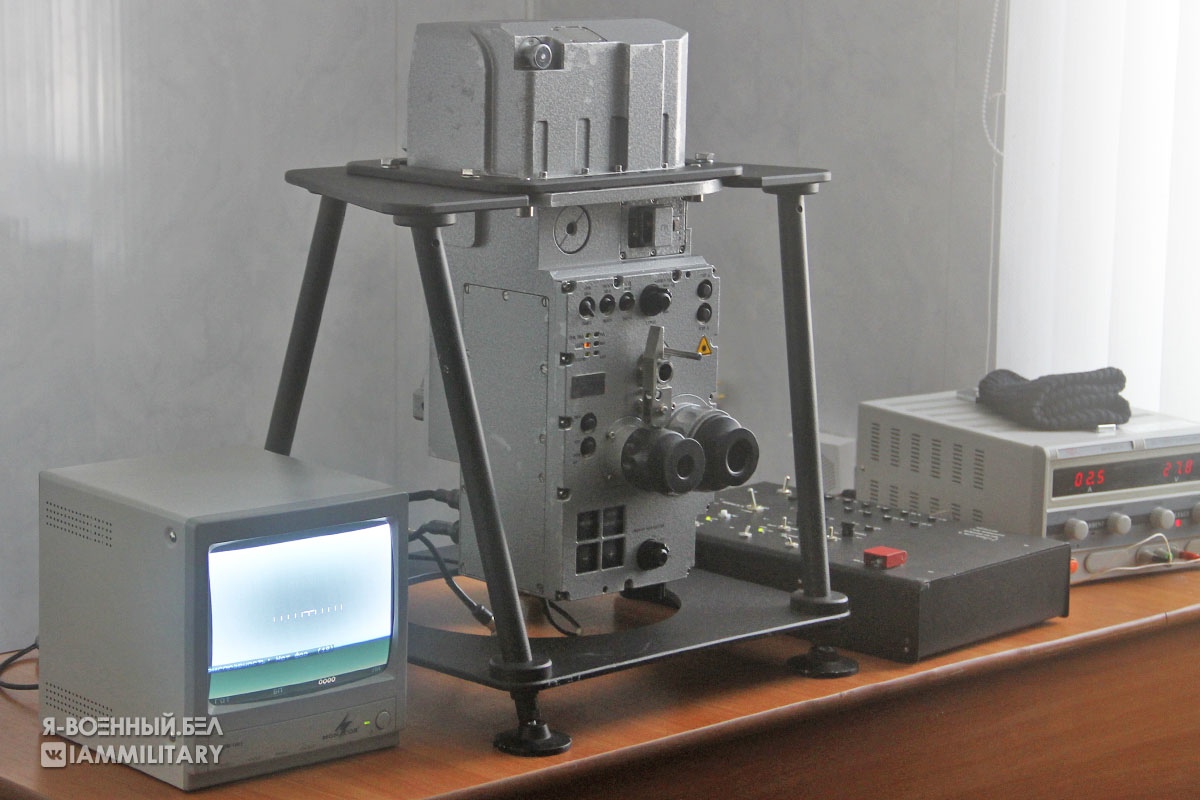

Так значит етот ВСУ опцион для командира?
https://forumupload.ru/uploads/0018/18/32/112/272402.jpg

36

shosi написал(а):

Так значит етот ВСУ опцион для командира?

На данном фото учебно-действующий прибор ПНК, а экран здесь нужен для демонстрации обучаемым в аудитории изображения в окуляре.
Никакого экрана внутри БТР-82А нет ни для одного прибора.

Отредактировано Hooke (17-01-2022 23:57:23)

37

Hooke написал(а):

На данном фото учебно-действующий прибор ПНК, а экран здесь нужен для демонстрации обучаемым в аудитории изображения в окуляре.
Никакого экрана внутри БТР-82А нет ни для одного прибора.

Интересно почему? Продублировать изображения с прицела наводчика на монитор командиру не сложно и не дорого. Но этого не сделано. Странно.

Подпись автора

Моя страница в ВК
Одетые в броню

38

Прицел командира БТР-82А ТКН-АИ и осветитель прицела типа ОУ-6
https://sun9-74.userapi.com/impg/jFNLmm86_P8aZEh8RyN4KSRcWIJ3XoEXXwIzJw/P6iglzE-pxU.jpg?size=1200x800&quality=96&sign=c25191a3638046089fbedae6e69ef15a&type=album

+ 1 фото
Подпись автора

Моя страница в ВК
Одетые в броню

39

После обретения независимости в вооруженных силах Республики Беларусь осталось около 150 боевых машин БМД-1 на вооружении частей ВДВ. Машины уже не отвечали современным требованиям, а более новых БМД-2 в советском Белорусском военном округе не было. Чтобы хоть как-то поднять уровень машин до приемлемого уровня, в начале 2000-х был предложен вариант модернизации машин с помощью установки совместного белорусско-словацкого модуля "Кобра", который разрабатывался для модернизации БТР-70 и БМП-1. Модуль практически полностью соответствовал уровню БМД-2, имея идентичное вооружение, боекомплект и СУО.
Однако сложное переходное время, а так же отказ от частей ВДВ (они были реорганизованы в ССО и с Ил-76 пересели на вертолеты) не позволил реализовать проект, а к концу 2000-х имеющиеся БМД и вовсе выработали свой ресурс и за невозможностью капитального ремонта силами предприятий белорусского ВПК были выведены из состава вооруженных сил и списаны.
https://sun9-29.userapi.com/impf/8EkBRSP42AzjD43Poizah_IqqNfjKAX_vCc_eg/wYEdSB4F1Vo.jpg?size=350x232&quality=95&sign=9cc212e3a849933afd19c6febf29f4d3&type=album

40

Белорусский БРДМ-2 с "всплывающим" боевым модулем.
https://sun9-5.userapi.com/impf/RBP5fAztXeo30dXaDJc-PC2SUyXA7hXohYkMCw/BpEqgF4TYa4.jpg?size=650x433&quality=96&sign=2083b36ab13fd60a15fea17dee30d180&type=album

+ 2 фото
Подпись автора

Сообщество ВК «ОвБ. Все виды вооружения»

41

Проект многоцелевой гусеничной машины под названием 3Т «Москит».
https://sun1-86.userapi.com/impf/c841420/v841420470/1f618/Bop9YXYhWT4.jpg?size=600x398&quality=96&sign=1a4c038bd7406b5ea626fa79b0438239&type=album

42

Оружейники не перестают "удивлять".

Недавно мы рассказали об ноутбуках "Panasonic" используемых в новейшем иранском ОБТ "Каррар".

На этот раз отличился белорусский ВПК, но не настолько "технологическим" решением, как иранцы. Так на новом РСЗО "Ураган-М" на шасси МаЗ, для защиты ветрового стекла кабины установили рольставни, которые обычно используют для защиты входных дверей и окон в зданиях.
https://sun9-55.userapi.com/impf/InhUuLKzn2CijXwh2X9zKE3ED1JunerKmeJvXQ/t290WXVFP7o.jpg?size=1000x719&quality=96&sign=cd413cc52f2f0ee7939a479d3670bab7&type=albumhttps://sun9-46.userapi.com/impf/fNkSUdYoDAp5y5Dqb9ReT724Rvi9ltNUZhUUAg/46iM_2vtPzQ.jpg?size=953x849&quality=96&sign=21a0605a0ad48ac45ddeaf6c6629f072&type=album


Вы здесь » Одетые в броню » Бронетехника » Бронетехника Белоруссии
