Т-90МС

Сообщений 1 страница 43 из 43

1

Отличие танков Т-90МС см. здесь.

Т-90МС (варианты)

https://pp.userapi.com/c841224/v841224491/4d501/c3FORnuZCr0.jpg

2

Экспортный танк Т-90МС может получить новейшую пушку

Новейшая экспортная модификация Т-90МС может получить новое танковое орудие.

Считающийся в настоящее время одним из лучших в мире российский танк Т-90МС, предназначенный для поставок на экспорт, может получить новейшую модификацию 125-мм пушки. Речь идет о гладкоствольном орудии 2А46М-6. Как сообщает "Вестник Мордовии", эта артсистема впервые упомянута в Каталоге военной продукции УВЗ, размещенном на сайте корпорации.

В материале о танке сообщается, что данная боевая машина по желанию заказчика может быть вооружена пушками 2А46М-5, 2А46М-5-01 или 2А46М-6.

Как считает эксперт в области бронетанковых вооружений Алексей Хлопотов, если это не опечатка в каталоге продукции, то, вероятно, в самом деле, речь идет о более совершенной модификации 2А46М, которая имеет еще более лучшие характеристики точности, более высокий ресурс, возможно, приспособлена для стрельбы снарядами нового поколения.

Так информация о ней опубликована в рекламном буклете, пушка, по идее, уже должна иметь разрешение на экспорт. Можно также предположить, что это орудие есть некая альтернатива для иностранных заказчиков, желающих иметь нечто сравнимое с характеристиками пушки 2А82, которая пока устанавливается только на "Армату" и, соответственно, не может поставляться на экспорт, отмечает российский эксперт.
https://defence.ru/article/eksportnii-t … yu-pushku/

http://se.uploads.ru/z0CWr.jpg

3

Россия заключила крупный контракт на поставку танков Т-90МС на Ближний Восток

Россия заключила крупный контракт на поставку танков Т-90МС в одну из стран Ближнего Востока и планирует подписать ещё один с зарубежным заказчиком в ближайшее время, сообщает ТАСС со ссылкой на главу Минпромторга России Дениса Мантурова.

«В декабре был подписан крупный контракт с одной из стран Ближнего Востока. Предполагается в ближайшее время подписать еще один контракт на данный вид продукции», — сообщил Мантуров, не уточнив, название страны.

Также он отметил, что этот танк за два года был испытан в нескольких ближневосточных странах.

Заместитель директора ФСВТС России Алексей Фролкин заявил ТАСС, что Россия ведёт переговоры с рядом стран Ближнего Востока по продаже российского танка Т-90МС. Гендиректор «Уралвагонзавода» Олег Сиенко заявлял, что Т-90МС имеет большие перспективы на рынке вооружений Ближнего Востока. По его словам, машина успешно прошла испытания в Кувейте.

В 2015 году Рособоронэкспорт называл российский Т-90МС лучшим танком на мировом рынке.
https://russian.rt.com/world/news/36099 … niy-vostok
http://s5.uploads.ru/0YGR5.jpg

4

Интересные факты от ОвБ:

Исходным посылом уральских конструкторов при создании танк Т-90МС, была идея полностью отказаться от БК в немеханизированных укладках, оставив его только в карусели АЗ. С одной стороны такое предложение по уменьшению возимого БК шокирует, но с другой стороны, необходимо учитывать, что увеличившаяся мощность вооружения и особенно возможности СУО по практически гарантированному поражению цели первым выстрелом, вполне позволяют это сделать без потери боевой эффективности. Опыт боевых действий и специальные исследования показывают, что танк Т-72Б, расстреливая БК в 45 выстрелов с учетом ТУР, поражает 14-17 целей, а модернизированный танк Т-90 способен 22 выстрелами гарантированно поразить 20-21 бронецель, причем за существенно меньшее время. В то же время МО РФ настаивает на том, что возимый БК танка типа Т-72/Т-90 не должен быть меньше 40 выстрелов. Именно по этой причине потребовалось вводить третью дополнительную укладку в бронированном коробе за башней.

http://sf.uploads.ru/7bSmn.jpg

5

Т-90МС вытесняет «Абрамсы» с Ближнего Востока

Глава Минпромторга России Денис Мантуров сообщил, что проходящая в ОАЭ выставка вооружения и военной техники IDEX-2017 принесла успех российским производителям танков. Представители одной из ближневосточных стран заявили о намерении заключить крупный контракт на приобретение танков Т-90МС. При этом страна, решившая усилить свои сухопутные силы российской бронетехникой, не называется.

Впрочем, успех был вполне прогнозируемым. И он основан как на техническом совершенстве танка, так и на эффективной маркетинговой политике, которую проводят Минпромторг и концерн Уралвагонзавод. Работа с клиентами идет адресная. Именно этот танк в течение двух последних лет проходил испытания в нескольких ближневосточных странах. В последний раз – на полигоне Кувейта.

Теперь начинается сбор «обильного урожая». Мантуров сообщил журналистам в Абу-Даби, что в декабре прошлого года еще одна ближневосточная страна подписала контракт на поставку Т-90МС.

Но маркетинговая политика бессильна, если предлагаемый продукт не в состоянии бороться с конкурентами по части качества. Важнейшую роль тут играет еще и стоимость продукта. У российской бронетехники эти два параметра сбалансированы. Именно поэтому российские танки занимают больше половины мирового рынка, где присутствуют еще и американцы, немцы, израильтяне, японцы, французы, китайцы. При этом покупатели руководствуются не принципом «дешево и сердито», а критерием «высококачественно и доступно».

Т-90МС – совсем новый танк, несмотря на то, что базовая модификация Т-90 пришла в бронетанковые войска еще в начале 90-х годов. С тех пор Уралвагонзавод неоднократно модернизировал машину, повышая ее боевые качества: бронезащиту, огневую мощь и ходовые качества.

В 2004 году Уралвагонзавод начал модернизацию версии Т-90А. В результате через три года в армию пришел самый эффективный в российской армии на сегодняшний день основной боевой танк Т-90АМ. В 2011 году на выставке вооружений в Нижнем Тагиле был представлен его экспортный вариант – Т-90МС.

Рассматривая этот танк, будем все же приводить характеристики ОБТ «для внутреннего пользования» - Т-90АМ, а затем указывать на отличия экспортного варианта. Потому что сравнивать придется с американским танком «Абрамс», который стоит на вооружении Сухопутных войск США и имеет не только максимальный состав оборудования и вооружения, но и мощную рекламу.

Итак, российский ОБТ значительно легче американского – 48 тонн против 63 тонн у последней модификации М1А2. Это существенно влияет на ходовые качества. И тут «Абрамса» не спасает даже более мощный двигатель – 1500 л.с. против 1130 л.с. у Т-90АМ. Российский танк имеет меньший на 30% объем, благодаря чему менее уязвим при обстреле.

И экипаж у «россиянина» на 1 человека меньше за счет использования автомата заряжания пушки. И это не просто экономия пространства танка, но и повышение боеспособности. Американскому заряжающему невозможно сравниться с российским автоматом по скорости и четкости действий. Что сказывается на скорострельности орудия.

Т-90 оснащен гладкоствольной пушкой калибра 125 мм, у «Абрамса» пушка 120 мм калибра немецкой компании «Рейнметалл», которая является законодательницей артиллерийской моды в странах НАТО. Однако пушка нескольку устаревшая. Немцы на своих «Леопардах» устанавливают новейшую модификацию орудия - L/55.

Номенклатура «обычных» боеприпасов схожая. У обоих танков боекомплект может включать бронебойные оперенные подкалиберные снаряды (БОПС) с сердечником из обедненного урана, кумулятивные, бетонобойные и осколочно-фугасные снаряды. И мощность у них примерно одинаковая. Российский БОПС 3БМ-48 «Свинец» имеет бронепробиваемость, равную 600 мм. У лучших американских боеприпасов этот показатель несколько выше – 700 мм.

Однако существенная разница в огневой мощи наблюдается, если учесть возможность стрельбы из пушки российского танка противотанковыми управляемыми ракетами «Рефлекс-М». У «Абрасмса» такой возможности нет, немцы, сделавшие пушку, этого не предусмотрели. Так вот, у этой ракеты бронепробиваемость составляет 900 мм, а дальность стрельбы равна 5000 метров. Это означает, что при столкновении танков Т-90 будет целых 1,5 километра вести стрельбу, не встречая огневого сопротивления «Абрамса». Поскольку пушка «Абрамса» имеет дальность, равную 3500 метров. При этом американец окажется уязвимым даже при первом попадании «Рефлекса-М», поскольку толщина его лобовой брони равна 650 мм. И даже целостность башни (лобовая броня равна 940 мм) окажется под угрозой.

При сравнении огневой мощи танков также необходимо учитывать, что пассивные снаряды теряют свою энергию в процессе полета. Бронепробиваемость БОПСов указывается на дистанции в 2 километра. На расстоянии же трех километров американский бронебойный снаряд уже не сможет пробить броню толщиной в 500 мм.

Оба танка имеют динамическую защиту брони. Она представляет собой внешние навесные пластины, каждая из которых подрывается при приближении снаряда, уменьшая тем самым его разрушающее действие.

А вот активную защиту имеет только Т-90АМ. В ней частично используются узлы комплекса активной защиты «Афганит», который в полной комплектации устанавливается на перспективный танк Т-14 «Армата». Усеченный «Афганит» способен не только ослеплять лазером головки самонаведения управляемых боеприпасов противника, но и подрывать отстреливаемыми гранатами приближающиеся снаряды. У «Афганита» есть и еще масса функций по борьбе с минами, по выставлению противолокационной завесы, по отражению атак с воздуха. При этом он оснащен настолько мощной РЛС, которая имеет значительные технические тайны, что «Афганит» запрещено экспортировать.

В экспортном варианте танка – Т-90МС – по желанию заказчика может устанавливаться КАЗ «Арена-Э». У нее тот же принцип действия, но более ограниченная функциональность.

Однако при всех несомненных достоинствах комплексов активной защиты они имеют и недостаток. Из-за того, что танк всеракурсно отстреливает гранаты навстречу приближающимся боеприпасам неприятеля, нахождение своих бойцов в радиусе 30 метров от танка крайне опасно для их жизни.

Основные отличия экспортного варианта заключаются либо в использовании оборудования, разрешенного к экспорту, вместо стандартного для Т-90АМ, либо в предоставлении заказчику решать, исходя из стоимости, устанавливать или нет на танк те или иные системы. Самые щедрые заказчики получают танк, мало чем отличающийся от ОБТ Сухопутных войск России.

На постоянно возрастающее доверие к российским ОБТ работает и сравнительная статистика потерь Т-90 и «Абрамсов». В Сирийской армии воюет значительное количество Т-90А – это предыдущая модификация. И подбит, но не уничтожен всего лишь один танк – боевики применили против него американский ПТРК TOW. Причем это было связано не со слабостью танка, а с низкой подготовкой сирийских танкистов и наплевательским отношением к инструкциям.

Во-первых, у танка была отключена система оптико-электронного подавления «Штора-1», которая ослепляет ракеты противника и уводит их в сторону от цели. Во-вторых, были открыты люки. И ударная волна от разрыва американской ракеты затекла через открытый люк в забронированное пространство танка. Контуженный наводчик-оператор в стрессовом состоянии выскочил из танка. Его «примеру» последовал весь экипаж. Работоспособный танк перешел к боевикам.

По «Абрамсам» статистика иная. Они, конечно, больше участвовали в сражениях в Ираке (дважды) и в Афганистане, но удельный процент потерь у них несоизмеримо выше. В период вторжения американских войск в Ирак в 2003 году было потеряно 80 «Абрамсов». Это из 1135 использовавшихся. Что же касается выведения танков из строя, как за счет обстрела, так и по причине серьезных поломок основных узлов и систем, то тут картина просто невероятная. В конце 2004 года в США из Ирака для ремонта в заводских условиях были отправлены 530 танков.

Учитывая специфику поражения «Абрамсов», их модернизировали так, чтобы усилить бронезащиту. Но и это не слишком помогло. По различным данным, с осени прошлого года по нынешний день боевики ИГИЛ уничтожили на севере Ирака от 30 до 47 ОБТ США.

При сравнительной оценке танков используется методика, которая учитывает основные характеристики – защиту, огневую мощь, подвижность и эксплуатационные характеристики. И качество тогhttp://s1.uploads.ru/IbJKf.jpg
о или иного танка может быть оценено в цифровом выражении. 4 года назад генеральный директор ВНИИтрансмаша Виктор Степанов, доктор технических наук, опубликовал результаты сравнения военно-технического уровня (ВТУ) различных модификаций Т-90 и «Абрамса». При этом за единичку ВТУ были приняты характеристики танка Т-90А. У «Абрамс» M1А2 в результате расчетов получилась тоже единичка. У М1А2 SEP – 1,32. У Т-90МС – 1,42. Оценка ВТУ для Т-90АМ не приводилась, но она, разумеется, выше, чем у экспортной модификации данной машины.

Вполне понятно, что у американцев свои методики. Потому что им необходимо продавать свои, а не российские танки.
http://gurkhan.blogspot.ru/2017/02/90_27.html

6

Российские танки Т-90МС обошли четырех конкурентов на Ближнем Востоке

Заключение контракта на поставку танков Т-90МС ближневосточным заказчикам является достижением российской стороны, - считает главный редактор журнала «Экспорт вооружений» Андрей Фролов.

По его словам конкурентов у нас в мире танков не так много. «Во-первых, это немецкий танк Leopard 2, который активно закупается странами региона, например тем же Катаром в модификации 2А7+. Немецкая машина считается нашим основным конкурентом.
Вторым конкурентом, как это ни удивительно, считается Китай. Он уже поставил свои танки VT4 в Марокко. Еще одним игроком на рынке танков можно в каком то смысле назвать США, потому что их основной боевой танк M1 Abrams сегодня выпускается только в виде машинокомплектов.

Последние танки, которые они поставляли зарубежным, были из наличия, новых машин они не собирают. Американские танки стоят на вооружении армий Египта, Кувейта, Саудовской Аравии и Ирака. Но и напоследок можно выделить французов. Они хотят вновь вернуться на рынок танкостроения, хотя начиная с 2000-х годов выпуск танков не осуществляют. Теперь же Франция планирует перезапустить свое производство с прицелом под Саудовскую Аравию.
Но из реальных и прямых конкурентов я бы выделил немецкий Leopard 2 и китайский VT4. Стоит отметить, что ближневосточный рынок считается одним из самых перспективных. Многие страны региона обладают серьезными средствами, и готовы модернизировать свои вооруженные силы. Мы давно за этот рынок боролись и тот факт, что нам удалось подписать контракт с одной из стран, я считаю достижением», — прокомментировал эксперт.

Напомним, ранее министр промышленности и торговли России Денис Мантуров в ходе международной выставки вооружения и военной техники IDEX 2017 рассказал журналистам о подписании в декабре прошлого года контракта на поставку танков Т-90МС в одну из стран Ближнего Востока. В ближайшем будущем Мантуров анонсировал подписание еще одного контракта на Т-90, при этом не уточнив, о каких странах идет речь.

Среди особенностей российского танка, позволивших выиграть конкуренцию, Фролов выделяет ряд особо знаковых характеристик. «Машина в базовой модификации Т-90 уже имеет опыт боевое применение. Но по сравнению с ней Т-90МС обладает повышенной защищенностью.

Ряд заказчиков называют плюсом автомат заряжания, хотя кто-то и критикует его. Но опыт показывает, что танки взрываются как с автоматом, так и без автомата. Отдельно я бы выделил такие характеристики машины как маневренность, подвижность, ремонтопригодность, надежность», — резюмирует эксперт.
Т-90МС является одной из последних модификаций и представляет собой экспортный вариант танка Т-90АМ, стоящего на вооружении российской армии. Впервые машина была показана широкой публике в 2011 году на выставке вооружений Russian Expo Arms.
http://gurkhan.blogspot.ru/2017/02/90_28.html
http://s8.uploads.ru/ntYQA.jpg

7

Штурвал танка Т-90МС.
http://s4.uploads.ru/bUnt9.jpg

8

Т-90МС образца 2015 года в Парке Патриот на выставке Армия-2016.

Автор снимка: Виталий Кузьмин
https://pp.userapi.com/c840238/v840238378/1bc19/iVI4cEczS9w.jpg

9

Дистанционная пулеметная установка (ДПУ) танка Т-90МС обр. 2011 года.
https://pp.userapi.com/c841624/v841624478/32844/rjv2k3XThuA.jpg

10

НЛД танка Т-90МС обр. 2015 г.
https://pp.userapi.com/c637516/v637516495/1206b/nhuHd7LuQtA.jpg

11

Состав СУО "Калина" танка Т-90МС

https://topwar.ru/uploads/posts/2013-10/1382067027_1.jpg

12

Рабочее место командира Т-90МС

https://topwar.ru/uploads/posts/2013-10/1382066976_3.jpg

13

Качественное фото ДЗ "Реликт" на башне танка Т-90МС.
https://pp.userapi.com/c840335/v840335820/1ec30/HSfb3_r4zrk.jpg

14

Рисунок. Колонна танков Т-90МС.

https://pp.userapi.com/c837529/v837529871/58156/GkjiUhZyR9M.jpg

15

Одинокий Т-90МС обр. 2013 года в пустыне
https://pp.userapi.com/c840325/v840325874/352e1/fzRA-SyFwmQ.jpg

16

Боевое отделение танка Т-90МС. Место наводчика, место командира.
http://sg.uploads.ru/t/g9vmz.jpghttp://sa.uploads.ru/t/9HvLk.jpghttp://s5.uploads.ru/t/ACzQE.jpghttp://sh.uploads.ru/t/LsXYW.jpg
http://s9.uploads.ru/t/NCvpj.jpghttp://s3.uploads.ru/t/ClXrp.jpg

17

Система наружного кругового наблюдения командира танка Т-90М/МС.

Обеспечивает командиру обзор прилегающей к танку местности при помощи четырех телевизионных камер, работающих в том числе в условиях пониженной освещенности.

Четверная камера находится на правой стороне башни, так как ДПУ перекрывает обзор, в случае размещения ее на датчике ветра.
https://pp.userapi.com/c830708/v830708235/148d1c/zwsL0Wc1KgM.jpg
https://sun1-17.userapi.com/c830708/v830708235/148d14/9aE-G1tZxwU.jpg
https://pp.userapi.com/c846418/v846418713/a55cf/vGdFZEp2IYg.jpg

18

Башня танка Т-90МС во время сборки демонстрационного образца. Хорошо видна конструкция башенных блоков динамической защиты "Реликт", а также датчики лазерного облучения.
https://pp.userapi.com/c844321/v844321967/b739e/XXtqhVZX_Ik.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

19

Бронекалендарь: 7 лет назад 9 сентября 2011 года на полигоне Старатель в Нижнем Тагиле впервые показан ОБТ Т-90МС для широкой публики.
https://pp.userapi.com/c846020/v846020100/e2703/B-rF9iPKk1Y.jpg

20

Светодиодные фары Т-90МС. Основное из преимущество в том, что свет исходящий от них не видно в тепловизионном спектре, тогда как свет от обычных фар или ИК-прожекторов виден на многие километры. Устанавливаются данные приборы не на все модели, а только те, у которых механик-водитель оснащен тепловизионным смотровым прибором.
https://pp.userapi.com/c846221/v846221662/1a950a/oJ2mWR8Xm-E.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

21

Кондиционер на танке Т-90МС. Собственно такой версии кондиционера больше нигде не было видно. В том числе и на Т-90М.
https://sun1-2.userapi.com/c852132/v852132704/c907f/-62TOW4SEto.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

22

http://sg.uploads.ru/t/iuf1A.jpg
http://s5.uploads.ru/t/CsAJB.jpg
http://sd.uploads.ru/t/CwUke.jpg
http://s7.uploads.ru/t/LispR.jpg
http://s7.uploads.ru/t/TEawV.jpg
http://s8.uploads.ru/t/eRXCU.jpg
Армия-2018

23

Т-90МС хуже Т-80БВМ и Оплота? Это какой-то бред!

Российские танки Т-90 в настоящее время являются одними из самых лучших в мире. Это проверено многолетней эксплуатацией в войсках и участием в сирийском конфликте.

Как ожидается, в ближайшие годы хитом продаж на международных рынках вооружений станет модификация Т-90МС, которой заинтересовались военные сразу нескольких государств.

Разумеется, это не дает покоя зарубежным конкурентам, пытающимся любыми способами скомпрометировать отечественную технику. Поэтому в Сети и появляются материалы с непонятно как составленными рейтингами бронетанковой техники.

Своим списком разразилось и некое издание World Digital News, где Т-90МС оказался аж на…12 месте, пропустив вперед украинский БМ "Оплот" и модернизацию старого советского Т-80БВ.

На самом деле, место Т-90МС - в самых верхних строчках. Его система управления огнем ни в чем не уступает лучшим зарубежным образцам, там есть и панорамный прицел командира с тепловизионным каналом и автомат сопровождения цели плюс прицел дублер.

По своей бронезащите, российская машина также - одна из самых лучших. У нее очень высокая огневая мощь. Причем, наш танк - один из немногих, кто может применять управляемое ракетное вооружение. Высокая мобильность обеспечивается компактностью и сравнительно небольшой массой – всего 48 т.

Поэтому по сравнению с российской машиной все остальные являются переразмеренными и излишне утяжеленными. Что касается "Оплота", по всей видимости, этот танк больше не будет производиться. Для украинской армии он дорог, а зарубежным вооруженным силам - не нужен.

Что касается Т-80БВМ, эту модернизацию, выпускавшуюся в Омске до 1992 года, можно считать очень достойной, но, в отличие от Т-90МС, на ней нет дистанционно управляемого пулемета, комплекса оптико-электронного противодействия и некоторых других важных элементов, имеющихся на танке из Нижнего Тагила.

Лев Романов
Фото: Вестника Мордовии
https://pp.userapi.com/c849036/v849036446/1b667d/xy2n1POWbO8.jpg

24

Постоянно пытаются поставить на Т-90МС АКПП, хотя ее там никогда не было. На нем, как и на Т-90М установлен автомат переключения передач, а не автоматическая коробка перемены передач.

https://pp.userapi.com/c633923/v633923063/1f021/PfvWtF-Scoo.jpg

25

Постоянно пытаются поставить на Т-90МС АКПП, хотя ее там никогда не было. На нем, как и на Т-90М установлен автомат переключения передач, а не автоматическая коробка перемены передач.

A better speed in reverse and the possibility of turning in a single axis, are two outstanding issues that are missed in the modernizations offered by the Russians for T-90 and T-72.

Regards

Отредактировано charliebravo (21-06-2019 18:15:43)

26

charliebravo написал(а):

A better speed in reverse and the possibility of turning in a single axis, are two outstanding issues that are missed in the modernizations offered by the Russians for T-90 and T-72.

Для этого нужна более сложная и дорогостоящая модернизация и пока эти вопросы не решены. Ранее не предполагалось более высокой скорости заднего хода, так так по концепции ведения общевойскового боя она попросту была не нужна.

Подпись автора

Моя страница в ВК
Одетые в броню

27

Т-90МС на Ближнем востоке
https://pp.userapi.com/c604526/v604526063/1b5c/_Myf1qBkQGg.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

28

Новая версия Т-90МС. Из отличий отечественный панорамный прицел командира вместо белорусского и отечественный многоканальный прицел наводчика.
https://pp.userapi.com/c858132/v858132628/21cc0/kyCosuAjW8o.jpg
https://pp.userapi.com/c851536/v851536679/17407e/8V73wqrD1-M.jpg

29

9 сентября 2011 года на полигоне Старатель в Нижнем Тагиле впервые показан ОБТ Т-90МС.
https://sun9-3.userapi.com/c856016/v856016342/8e934/MLXOu8QcOTc.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

30

Первоначальная компоновка СУО в Т-90МС. Смотровое устройство стоит перед наводчиком, что довольно логично. В дальнейшем от этого отказались, поставив ВСУ слева, а пере наводчиком пустое место.
https://sun9-9.userapi.com/c858524/v858524584/13966a/qKDcdSl6USg.jpg

Подпись автора

Моя страница в ВК
Одетые в броню

31

Отличие прицелов Т-90МС обр. 2019 и Т-90МС предыдущих модификаций. Вместо "Сосны-У" у наводчика появился российский многоканальный прицел о котором пока практически ничего не известно. Белорусский панорамный прицел "Соколиный глаз" заменили на российский, который является адаптированной версией панорамного прицела устанавливающегося на танк Т-14.
https://sun1-88.userapi.com/ypriJtDjznv_exnsMbL8iisA9h6oT_DCRqhV9g/PFutM1IhRHQ.jpg

32

Управляемая пулеметная установка УДП Т05БВ-1 танка Т-90МС обр. 2011 года. Значительно чаще ее называют ДПУ - дистанционная пулеметная установка.

Стабилизирована в двух плоскостях за счет панорамного прицела командира. В данной версии это все же ДПУ, а не ЗПУ, так как отсутствует автономный прицел, то углы возвышения ограничены углами ВН панорамы 45 градусов, что для ЗПУ не достаточно.
https://sun9-42.userapi.com/impf/c855136/v855136682/13dec8/5sUFviA3l8E.jpg?size=1280x960&quality=96&sign=89e10d45fa9e54ae168ba5bf1830f004&type=album

33

Система управления огнем танка Т-90МС "Калина". Можно рассматривать как СУО Т-90М, хотя есть несколько отличий в прицелах. "Калина" везде обозначается как СУО, хотя согласно отечественной классификация это КУО - комплекс управления огнем.
https://sun9-24.userapi.com/impg/XuwIl8fdTOb8XFefivZe1RibzlVTPm28UyIJBQ/v7zuA2ynGc4.jpg?size=1280x652&quality=96&proxy=1&sign=cf67fec2c1e015b9280e36d8c5d9dede&type=album

34

Российский многоканальный прицел установленный на Т-90МС
https://sun9-51.userapi.com/impg/lA9pLcrjruyADBdRwpqBE4BJCpsF7ZT_XG_KUw/TMIO4ggZeOI.jpg?size=1280x720&quality=96&sign=a66ca8e9eb67be97b55342db6f4c9b22&type=album

+ 2 фото
Подпись автора

Моя страница в ВК
Одетые в броню

35

Прицел-дублер телевизионный танка Т-90МС.

Прицел дублер телевизионный ПДТ, предназначен для установки на Т-90МС, Т-90М и др. и обеспечивает возможность ведения прицельной стрельбы из пушки и спаренного пулемета объектов в случае невозможности использования основных прицелов, в том числе и при отсутствии напряжения электропитания от бортовой сети объектов.
https://sun9-36.userapi.com/impf/5hmkJo8gWI1WGDU9ZJf_ehzBKoRpYgxBB0_uTQ/1yDUDaLany4.jpg?size=1280x720&quality=96&sign=be99665d0b0ccf3275546894f06f7cdf&type=album

Подпись автора

Моя страница в ВК
Одетые в броню

36

Интересное из Википедии.

Авторы статьи о танке Т-90АМ (статью судя по всему нужно переименовать в Т-90М) запутались в модификациях танка Т-90МС/М.

И так. Т-90СМ (Машина названа в каталоге УВЗ Т-90МС, либо же Т-90СМ неофициальное название) - первая модификация показанная в 2011 году, тут все в порядке.

Т-90АМК - про данную модификацию пока ничего неизвестно и в металле ее не создавали.

Т-90СМК - тут аналогично с Т-90АМК. Информации нет, как и в металле самой машины.

Т-90М - здесь самое интересное, так как в Википедии почему-то разделяют танки Т-90АМ и Т-90М. Т-90АМ это ранний проект танка Т-90М, который в металле так и не было создан. В дальнейшем по ОКР "Прорыв-3" был создан Т-90М.

Т-90МС - здесь по каким-то причинам появился Т-90МС, хотя Т-90СМ это и есть Т-90МС.

Итак развитие Т-90М/МС в реальности выглядит так:

Т-90МС - показанный в 2009 году. Башня ОКР "Прорыв" на шасси Т-90. В 2011 году с доработанный шасси был представлен публично. Позднее был построен с нуля Т-90МС, который сейчас возят по выставкам, а первую машину переделали в БМПТ "Терминатор-2".

В 2017 году был показан Т-90М, который в настоящее время производят серийно. Единственная его известная модификация это опытныйТ-90М со станцией оптической разведки.
https://sun9-86.userapi.com/impf/T6EeFBto1fVY9u_b28-_Crag0szkft00s3gR7A/zCbJWdLLhhE.jpg?size=1258x199&quality=96&sign=c876f3e9fdb7c569401fac69777d943c&type=album

37

Т-90МС обр. 2011 года на одном из публичных показов
https://sun9-17.userapi.com/s/v1/if2/ocwyHywl-kZaSqJ4RmVTp3R-ij-b--GTIo4yemoGAXDBc5wLUMNBJNYVWq2DqDFG-WLvctPx7F1opjvx8Moz_p3g.jpg?size=1063x709&quality=96&type=album

Подпись автора

Моя страница в ВК
Одетые в броню

38

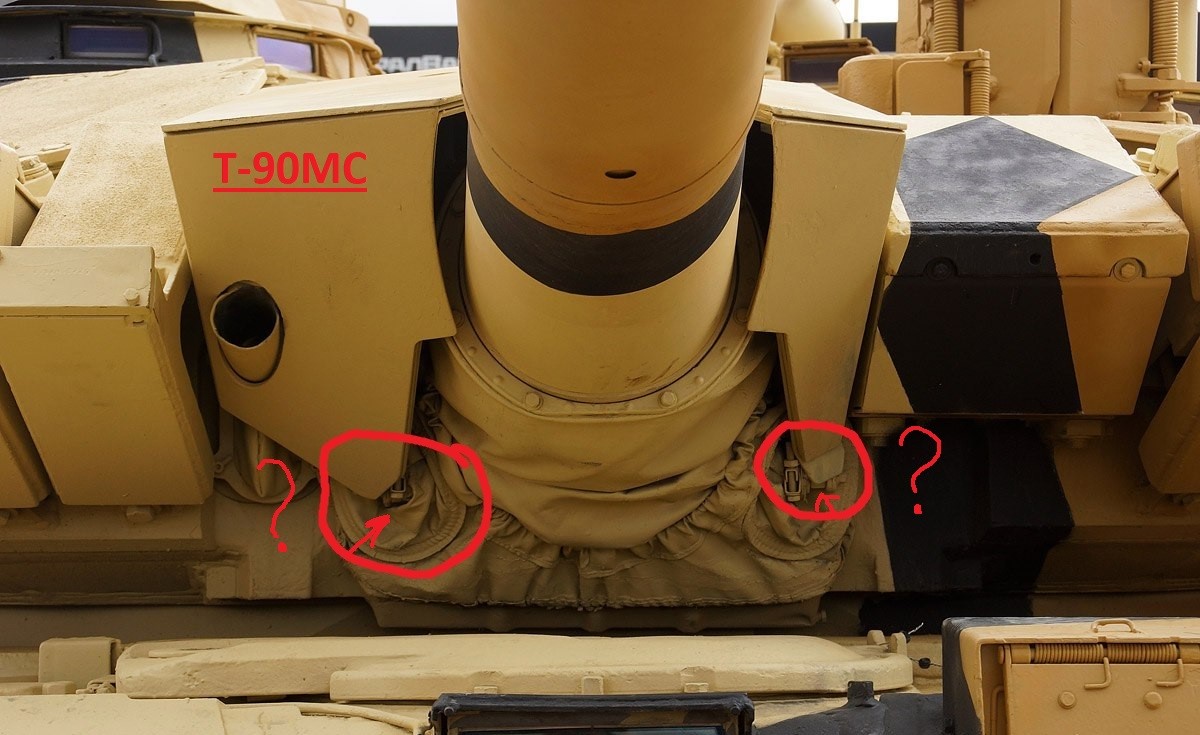

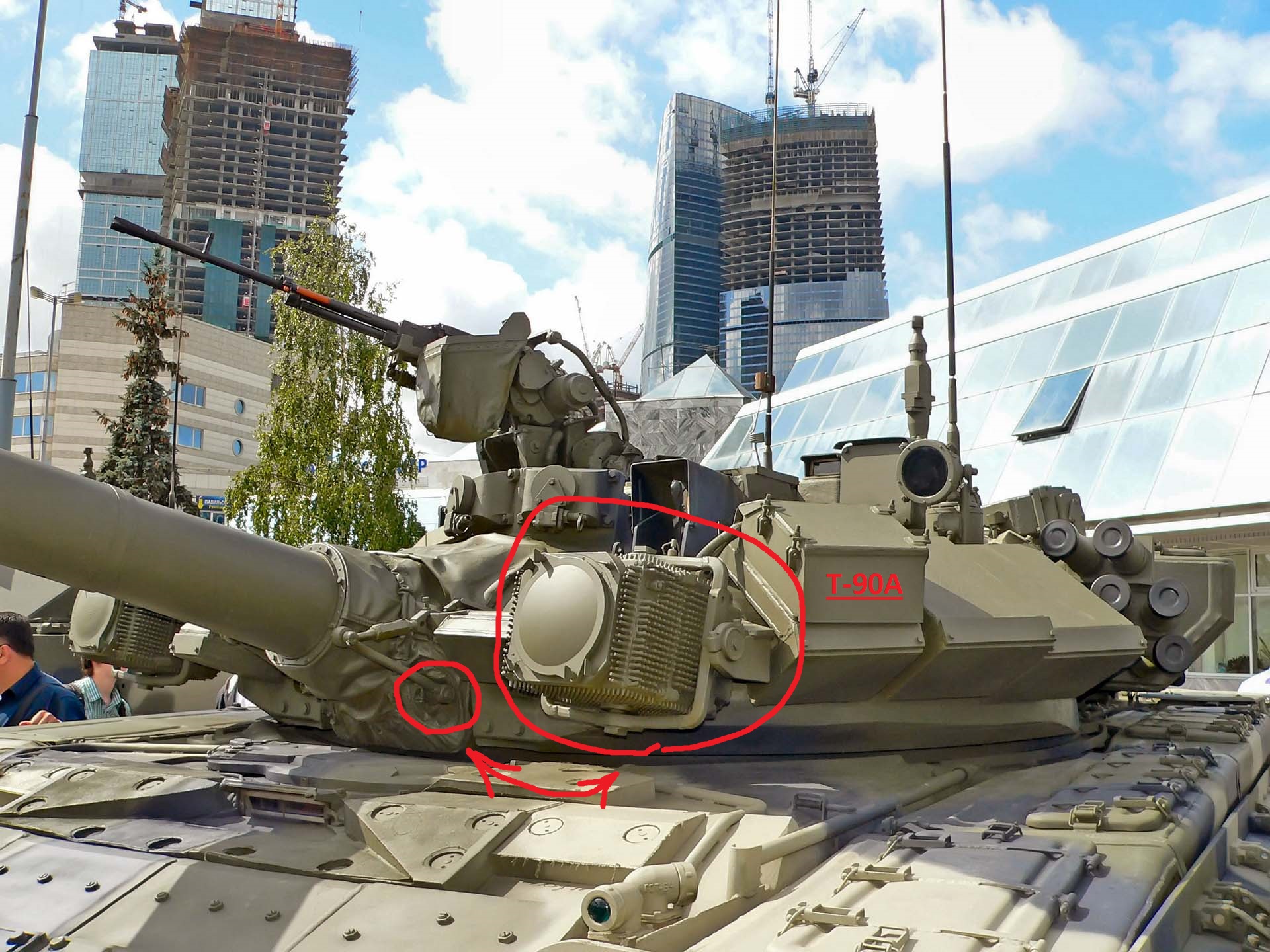

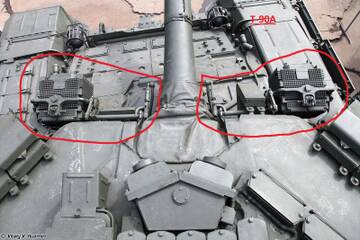

Всем добрый день! Прошу, если кто-нибудь знает, подскажите пожалуйста, для чего нужны крепёжные элементы под дульной бронёй Т-90МС, отмеченные кружочками на фото? На сколько я понимаю, на Т-90А это механизм поворота прожекторов ОТШУ (как на фото).  А вот что крепится там на Т-90МС? Я просто занимаюсь моделированием танка, и ни где не могу найти информацию https://forumupload.ru/uploads/0018/18/32/184/t960014.jpg
https://forumupload.ru/uploads/0018/18/32/184/t286740.jpg
https://forumupload.ru/uploads/0018/18/32/184/t43690.jpg

39

Andreyuhka написал(а):

Всем добрый день! Прошу, если кто-нибудь знает, подскажите пожалуйста, для чего нужны крепёжные элементы под дульной бронёй Т-90МС, отмеченные кружочками на фото? На сколько я понимаю, на Т-90А это механизм поворота прожекторов ОТШУ (как на фото).  А вот что крепится там на Т-90МС? Я просто занимаюсь моделированием танка, и ни где не могу найти информацию

С ходу тяжело ответить, для чего данные крепления. Попробует поспрашивать по нашим источникам, возможно кто-то знает. Ответ разместим здесь )

Подпись автора

Моя страница в ВК
Одетые в броню

40

POLIGON написал(а):

С ходу тяжело ответить, для чего данные крепления. Попробует поспрашивать по нашим источникам, возможно кто-то знает. Ответ разместим здесь )

Спасибо. Сдаётся мне, что это просто заглушки на данной модели танка. Но если будет какая информация, буду благодарен :)

41

Знаменитый российский блогер Дмитрий Пучков, более известен как "Гоблин", в танке Т-90МС.
https://sun9-56.userapi.com/impg/Qej7PxpXgFUph1DuKtAs8w3wSnfXJCOv97QdNw/Z6iDDvgwrLY.jpg?size=800x450&quality=96&sign=b58483e2a5940eaf38f343efd8060345&type=album

42

В сети появилось видео обновленной версии танка Т-90МС.

43

Скрин из сферического изображения Т-90МС сделанное в 2016 году. Данная технология съемки позволяет поворачивать изображение во всех ракурсах на 360 градусов. К сожалению в сети удалось найти только скрин, а исходник в настоящее время не доступен.
https://sun9-23.userapi.com/impg/0m3D24qHLz8FkreY15RkM5ZyOEt42_td4TdAdA/_zfhI98Thm8.jpg?size=1245x700&quality=96&sign=538c269fe28b5f10168b5e4fd3e9b3fe&type=album


Вы здесь » Одетые в броню » Танки » Т-90МС
